Водосборник ВС-125: ТТХ, применение, испытание

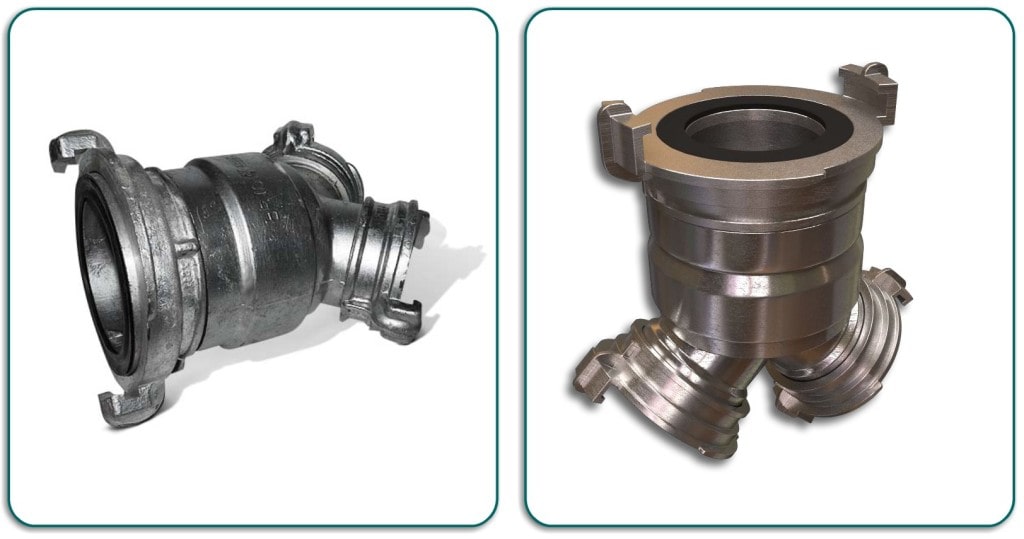

Водосборник рукавный ВС-125 – представляет собой устройство для соединения двух потоков воды из пожарной колонки и подвода ее в пожарный насос.

Применяется в составе пожарных автомобилей для обеспечения работы насосной установки от гидранта.

Устройство

Рукавный водосборник состоит:

  • Корпус (1);
  • Две напорные соединительные цапковые головки ДУ-80 (2);
  • Шарнирные клапана (3);

Предназначены для обеспечения движения потока воды от входного, к выходному патрубку, исключительно к насосу, а так же не дать возможности воде обратно слиться из насоса. На каждом напорном патрубке установлен свой тарельчатый клапан.

  • Ниппель (4);
  • Полугайка с Dу=125 мм на выходном патрубке (5).

Клапан предназначен для перекрытия второго входного патрубка при работе на одну напорную линию. Корпус-тройник отлит из алюминиевого сплава.

Конструкция водосборника рукавного ВС-125

Конструкция водосборника рукавного ВС-125

Другие разговорные названия среди пожарных водосборник пожарный или штаны.

Данная установка используется для аккумуляции водных ресурсов из пары всасывающих рукавов и их подводки к насосному агрегату.

Рукавное водосборное устройство являет собой аппарат, который входит в базовую комплектацию оснащения автомобильного транспорта пожарной безопасности.

Технические свойства и материал производства водосборных устройств способствуют эксплуатации таких агрегатов в любом климатическом поясе (исполнение У).

Резиновые части конструкции должны производиться из материала, способного работать при температурных условиях в диапазоне от минус 60 до плюс 60 градусов по Цельсию.

Характеристики

1. Рабочее давление, МПа (кгс/см2), не более 1,0 (10);

2. Условный проход входных патрубков, 80 мм;

3. Число входных патрубков 2;

4. Условный проход выходного патрубка, 125 мм;

5. Масса аппарата не превышает 4,7 кг.

Габариты:

  • Длина – 310 мм;
  • Ширина – 300 мм;
  • Высота  – 140 мм;
Схема водосборника ВС-125 рукавного

Схема водосборника ВС-125

Согласно профильному государственному стандарту для данного типа вспомогательного пожарного оснащения, водосборное устройство типа ВС-125 должно справляться с гидродавлением 1,6 МПа. Абсолютная водонепроницаемость модуля затвора при нормальном давлении гидравлики должна равняться не меньше 0,05 и не больше 0,1 МПа.

Производятся исключительно из алюминия серии АК-7 или АЛ-9. Иногда водосборные конструкции могут производиться из других сплавов, обладающих аналогичными параметрами антикоррозийной безопасности и прочими свойствами.

Подготовка и порядок работы

Подготовка водосборника к работе заключается в присоединении его выходного патрубка к всасывающему патрубку насоса пожарного автомобиля и последующего подсоединения к нему же напорных или напорно-всасывающих рукавов (одного или двух) от пожарной колонки или другого пожарного автомобиля.

Техническое обслуживание и испытание

Техническое обслуживание водосборника заключается в содержании его в чистоте, осмотрах и проверках технического состояния деталей по окончанию работы. Особое внимание следует уделять техническому состоянию клапана (3). При появлении на поверхности резиновых деталей трещин или других механических повреждений клапан следует заменить.

Дополнительную информацию смотрите в ГОСТ Р 53249-2009.

Внешний осмотр – проводят визуально, на целостность устройства и работу механизмов.

Испытание – это рекомендательный характер по методическим рекомендациям.

Проверка прочности и герметичности

Проверку прочности водосборника и герметичности соединений проводят в такой последовательности:

  • На выходной патрубок водосборника диаметром 125 мм устанавливают головку-заглушку со сливным краном.
  • К входным патрубкам диаметром 77 мм подсоединяются напорные рукава диаметром 77 мм от автоцистерны (гидравлического пресса), используемые для создания гидравлического давления.
  • Постепенно увеличивается давление в напорных рукавах до 15 атмосфер и выдерживается в течение 2 минут. При этом не должно быть течи в местах соединений.

Герметичность затворного устройства проверяют в двух режимах:

  • при работе водосборника с одним напорным рукавом;
  • при обратном токе воды.

Проверку герметичности затворного устройства проверяют в следующей последовательности:

  • На выходной патрубок водосборника диаметром 125 мм устанавливают головку-заглушку со сливным краном. К одному (поочередно) из входных патрубков диаметром 77 мм подсоединяется напорный рукав диаметром 77 мм от автоцистерны (гидравлического пресса) используемой для создания гидравлического давления.
  • Доведя давление до 0,5 атмосферы, проверяется герметичность затворного устройства в течение 2 минут, далее постепенно увеличивается давление до 10 атмосфер и выдерживается в течение 2 минут.
  • Затворное устройство водосборника должно обеспечивать перекрытие, незадействованного входного патрубка. При этом не должно быть течи в местах соединений. Пропуск воды через затворное устройство допускается не белее 50

Дополнительный материал

Источники:

  • Теребнев В.В., Семенов А.О., Грачев В.А., Моисеев Ю.Н., Тараканов Д.В.,Справочник Пожарная и Аварийно-спасательная техника. М. – 2011 г.
  • ГОСТ Р 53249-2009 “Техника пожарная. Водосборник рукавный. Технические требования. Методы испытаний”.
  • Теребнев В.В. Справочник руководителя тушения пожара. Тактические возможности пожарных подразделений. М. – 2004 г.
  • Методические рекомендации по испытанию ПТВ и оборудования в ГУ МЧС России по Омской области, 2016.
