Проверка пеносмесителя ПС-5, методика испытания. Разборка и сборка пеносмесителя. Устройство пеносмесителя и принцип работы.

12.01.201615:02

Содержание

Пеносмеситель ПС-5

предназначен для дозирования пенообразователя подаваемого в рукавные линии от пожарного насоса, а так же для равномерной его подачи и перемешивания с водой.

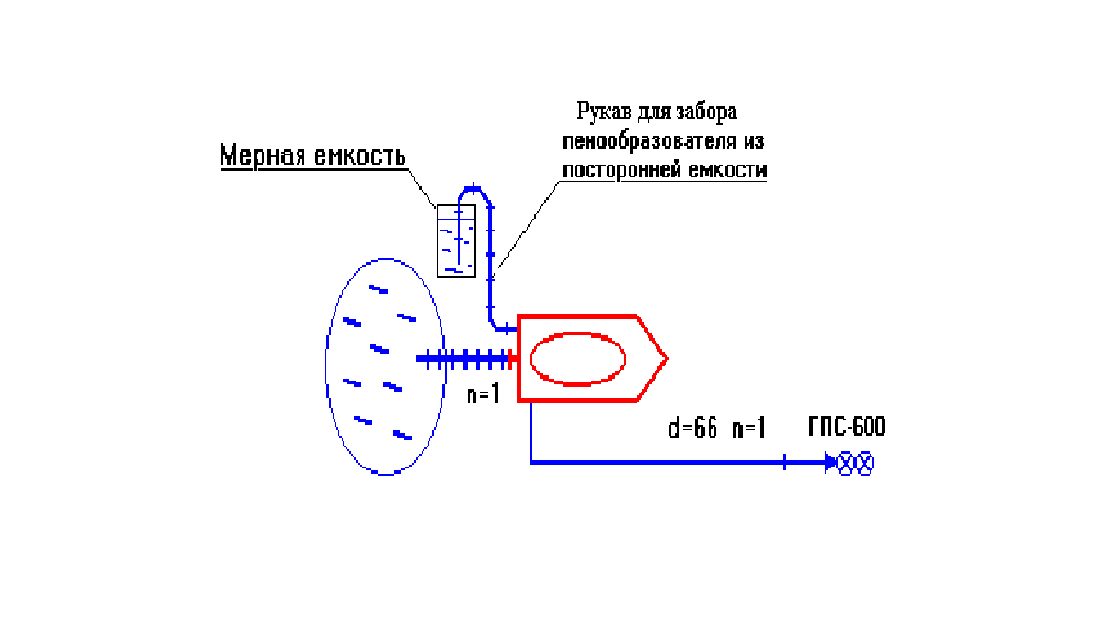

Проверка, работы пеносмесителя

По методике,необходимо выполнить следующее: установить ПА на водоисточник, мерную емкость наполнить водой, включить насос, установить перепад напора в напорной и всасывающей полости насоса по манометру и мановакуумметру 50 м. вод. ст., включить пеносмеситель, с помощью секундомера и мерной емкости определить расход подсасываемой воды, сравнить это значение с нормативным.

Нормативные значения параметров пеносмесителя

Положение дозатора

Расход воды, эжектируемый пеносмесителем. л/с.

1

0,28-0,41

2

0,56-0,82

3

0,84-1,23

4

1,12-1,64

5

1,40-2,05

проверка пеносмесителя

Проверка обратного клапана пеносмесителя

Для проверки обратного клапана необходимо:

– выключить (сцепление;

– открыть задвижку “из цистерны” и заполнить насос водой;

– закрыть задвижку “из цистерны”;

– открыть заглушку линии подсоса пенообразователя от внешней емкости;

– открыть пробковый кран пеноомесителя;

– установить дозатор в положение “5”;

– включить сцепление;

– увеличить обороты насоса и довести давление в насосе до 0,6 МПа (6 кто/см, кв.)

– проверить подсос воздуха через отверстие линии подсоса пенообразователя от внешней емкости (лист бумаги должен притягиваться к отверстию);

– резко и одновременно уменьшить обороты двигателя и выключить оцепление;

– проверить работу обратного клапана – обратный клапан должен закрыться. Если из отверстия линии подсоса пенообразователя от внешней емкости будет вытекать вода – обратный клапан неисправен.

Снятие (демонтаж) пеносмесителя без разборки насоса

Отвернуть гайки, крепящие фланец 5  и отвернуть гайки болтов) соединяющих корпус крана 4 и корпус пеносмесителя 13; опустить корпус пеносмесителя в отверстие крышки насоса; снять прокладку между корпусами крана и пеноомесителя; отвернуть гайки) крепящие корпус крана; снять корпус пеносмесителя.

Разборка и сборка пеносмесителя

Отвернуть гайку, снять маховичок 11 и стрелку 5, отвернуть винты, крепящие шкалу 12, снять шкалу; вытянуть дозатор 9, отвернуть гайки болтов, крепящие пробку крана 4; снять корпус; вытянуть сопло 8; отвернуть гайки, крепящие крышку клапана 10; снять крышку и клапан.

Сборка пеносмесителя и его присоединение к насосу производится в обратном порядке.

Насос ПН-40УВ с коллектором и пеносмесителем

пеносмеситель4

1- насос; 2 коллектор; 3- пеносмеситель; 4- кольцо.

Пеносмеситель

пеносмеситель5

1,2- кольца; 3- ручка; 4- корпус крана; 5- стрелка; 6- обратный клапан; 7- пробка крана; 8- сопло
