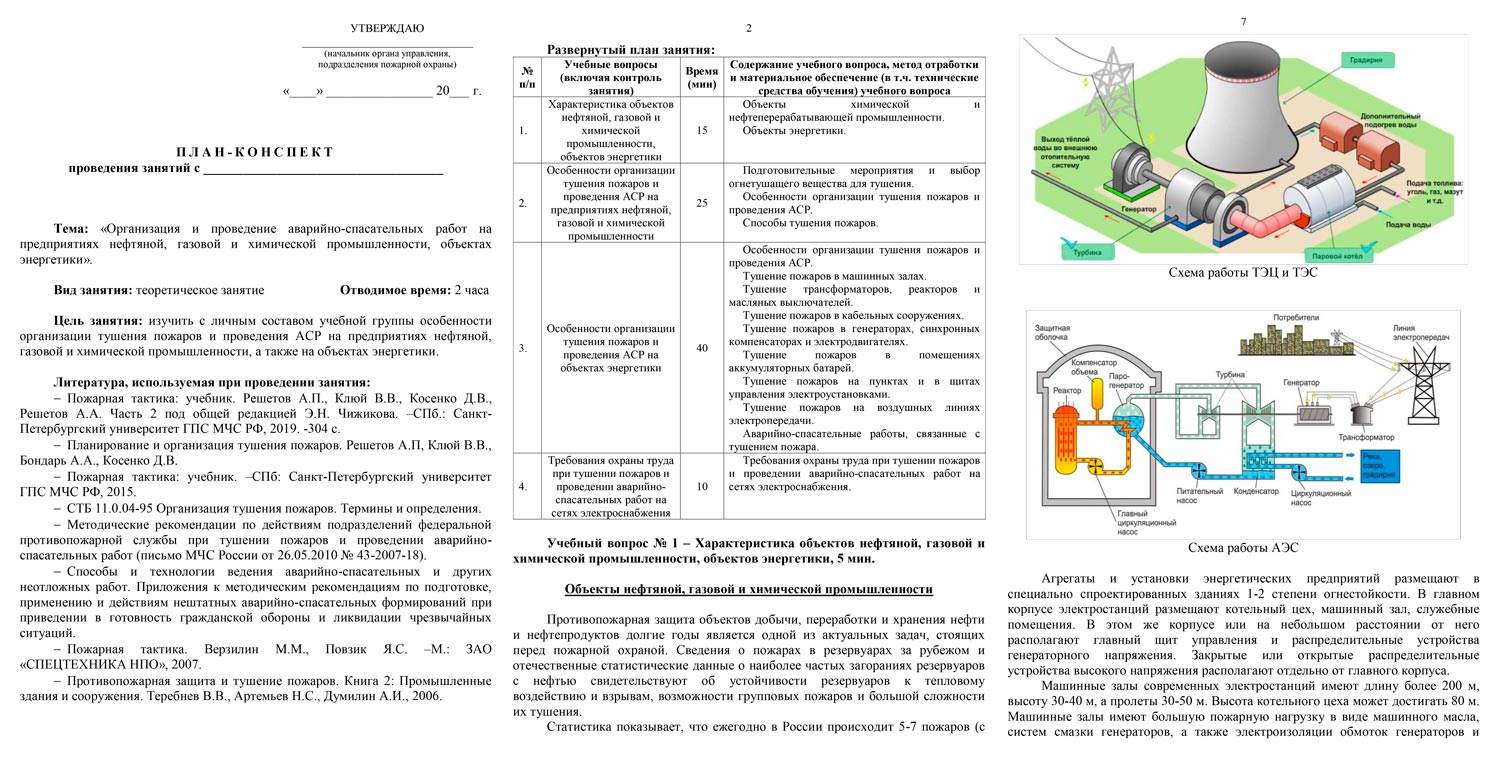

УТВЕРЖДАЮ Начальник капитан внутренней службы ______________ «_____» _____________ 2017 Методический план для проведения занятий с личным составом караула (смены) № специальной пожарно-спасательной части № УЧЕБНЫЙ ПРЕДМЕТ: Аварийно-спасательные работы. ТЕМА №7: Организация и проведение аварийно спасательных работ на предприятиях нефтяной, газовой и химической промышленности, объектах энергетики.Занятие 1: Харак

УТВЕРЖДАЮ

Начальник

капитан внутренней службы

______________

«_____» _____________ 2017

Методический план

для проведения занятий с личным составом караула (смены) №

специальной пожарно-спасательной части №

УЧЕБНЫЙ ПРЕДМЕТ: Аварийно-спасательные работы.

ТЕМА №7: Организация и проведение аварийно спасательных работ на предприятиях нефтяной, газовой и химической промышленности, объектах энергетики.Занятие 1: Характеристика объектов нефтяной, газовой и химической промышленности, объектов энергетики. Особенности, организация и технология ведения АСР.

ВИД ЗАНЯТИЯ (метод): лекция

ОТВОДИМОЕ ВРЕМЯ (ч): 1 учебный час

ДАТА: « » сентября 2017

МЕСТО ПРОВЕДЕНИЯ: учебный класс СПСЧ

ЦЕЛЬ ЗАНЯТИЯ:

- изучить с личным составом особенности, организацию и технологию ведения АСР на предприятиях нефтяной, газовой и химической промышленности, объектах энергетики.

ЛИТЕРАТУРА, ИСПОЛЬЗУЕМАЯ ПРИ ПРОВЕДЕНИИ ЗАНЯТИЯ:

- Веб сайт https://fireman.club/ Клуб пожарных и спасателей

- Планирование и организация тушения пожаров. Решетов А.П, Клюй В.В., Бондарь А.А., Косенко Д.В.

- Пожарная тактика: Учебник. - СПб.: Санкт-Петербургский университет ГПС МЧС РФ, 2015.

- Порядок тушения пожаров подразделениями пожарной охраны (Приказ МЧС России от 31.03.2011 №156)

- СТБ 11.0.04-95 Организация тушения пожаров. Термины и определения.

- Методические рекомендации по действиям подразделений федеральной противопожарной службы при тушении пожаров и проведении аварийно-спасательных работ. Приложение к письму МЧС России от 26.05.2010 № 43-2007-18.

- Способы и технологии ведения аварийно-спасательных и других неотложных работ. Приложения к методическим рекомендациям по подготовке, применению и действиям нештатных аварийно-спасательных формирований при приведении в готовность гражданской обороны и ликвидации чрезвычайных ситуаций.

- Верзилин М.М., Повзик Я.С. Пожарная тактика : М. : ЗАО «СПЕЦТЕХНИКА НПО», 2007.

- Теребнев В.В., Артемьев Н.С., Думилин А.И. Противопожарная защита и тушение пожаров. Книга 2: Промышленные здания и сооружения. - 2006.

Развернутый план занятия

№ п/п Учебные вопросы (включая контроль занятий) Время (мин.) Содержание учебного вопроса, метод отработки и материальное обеспечение

1.Подготовительная часть

1. Организация

занимающихся 5 мин. Построение; проверка учебных принадлежностей у л/с; наличия всего личного состава; объявление темы и целей занятия.

2.Основная часть

2.1 Характеристика объектов нефтяной, газовой и химической промышленности, объектов энергетики. 15 мин. Объекты химической и нефтеперерабатывающей промышленности

Характеристика резервуарных парков хранения ЛВЖ, ГЖ и СУГ.

Противопожарная защита объектов добычи, переработки и хранения нефти и нефтепродуктов долгие годы является одной из актуальных задач, стоящих перед пожарной охраной. Сведения о пожарах в резервуарах за рубежом и отечественные статистические данные о наиболее частых загораниях резервуаров с нефтью свидетельствуют об устойчивости резервуаров к тепловому воздействию и взрывам, возможности групповых пожаров и большой сложности их тушения.

Статистика показывает, что ежегодно в России происходит 5–7 пожаров в резервуарных парках. По зарубежным данным за последние 10 лет произошло 10-кратное возрастание стоимости добываемого и хранимого в резервуарах нефтепродукта, что при пожаре влечет за собой большие материальные потери, а иногда и гибель людей. Пожары в резервуарах, как правило, носят затяжной характер, а время тушения может составлять несколько суток. На тушение требуется значительное количество СиС.

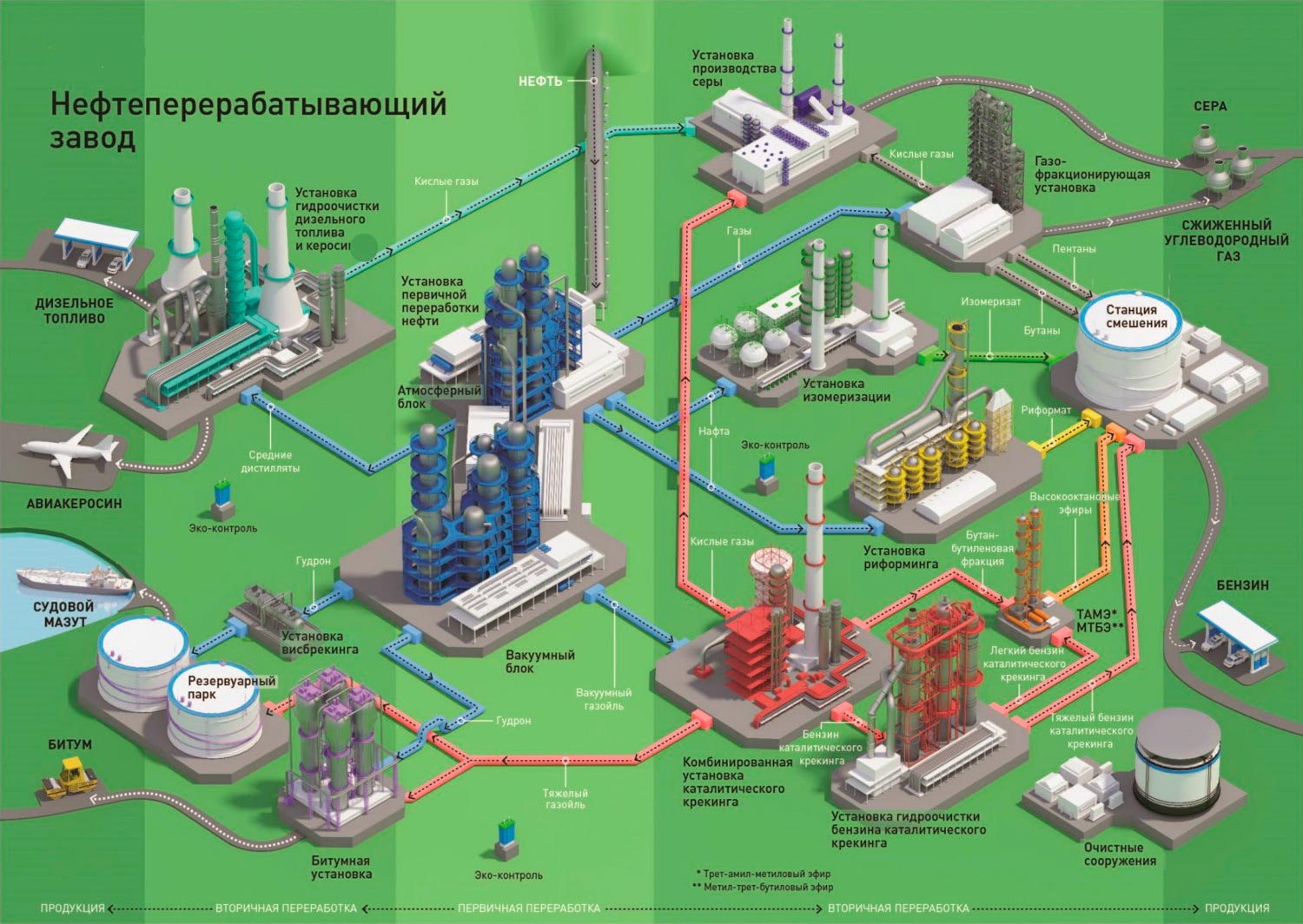

К объектам химической, нефтехимической и нефтеперерабатывающей промышленности относятся:

емкостное оборудование взрывопожароопасных и химически опасных производственных объектов,  работающих под давлением до 16,0 МПа;

резервуары для хранения взрывопожароопасных и химически опасных веществ;

оборудование аммиачных холодильных установок;

технологические трубопроводы;

резервуары для нефти и нефтепродуктов;

здания и сооружения.

Склады нефти и нефтепродуктов делятся на две группы:

1 группа: товарно-сырьевые склады (парки) нефтеперерабатывающих и нефтехимических предприятий, резервуарные парки насосных станций магистральных нефтепроводов, перевалочные склады (базы) нефти и нефтепродуктов;

2 группа: склады нефти и нефтепродуктов входящие в состав промышленных, транспортных энергетических и других предприятий.

В зависимости от общей вместимости и максимального объема одного резервуара склады нефти и нефтепродуктов делятся на пять категорий (I, II, IIIа, IIIб, IIIв):

I категория – свыше 100 тыс. м3;

II категория – от 20000 до 100000 тыс. м3;

IIIа категория – от 10000 до 20000 м3 (Vрез до 5000 м3);

IIIб категория – от 2000 до 10000 м3 (Vрез до 2000 м3);

IIIв категория – до 2000 м3 (Vрез до 700 м3).

Резервуары для хранения ЛВЖ и ГЖ в основном изготавливают из стали или железобетона.

Виды резервуаров

По отношению к уровню земли резервуары:



Подземный резервуар

подземные – заглубленные в грунт или обсыпанные грунтом, если наивысший уровень жидкости в резервуаре не менее чем на 0,2 м ниже низшей планировочной от метки прилегающей территории;

наземные – если они не отвечают данным требованиям.



Наземный резервуар

По форме:

металлические:

цилиндрические;

сфероидальные.

железобетонные:

цилиндрические;

прямоугольные.

Резервуары могут быть со стационарной и плавающей крышей. В свою очередь резервуары со стационарной крышей могут быть с понтоном и без понтона. Для резервуарных парков применяют типовые размеры резервуаров.



Стальной резервуар

Стальные резервуары:

со стационарной крышей

V(м3): 100; 200; 300; 400; 700; 1000; 2000; 3000; 5000; 10000; 20000; 30000; 50000.

D(м): 4,7; 6,6; 7,6; 8,5; 10,4; 10,4; 15,2; 15,2; 19,0; 21,0; 28,5; 40,0; 60,7.

H(м): 6,0; 6,0; 7,5; 7,5; 9,0; 12,0; 12,0; 12,0; 12,0; 15,0; 8,0; 18,0; 18,0.

с плавающей крышей

V(м3): 1000; 2000; 3000; 5000; 10000; 20000; 30000; 40000; 50000; 100000; 120000.

D(м): 12,3; 15,2; 19,0; 22,8; 25,8; 40,0; 45,6; 56,9; 60,7; 85,3; 92,3.

H(м): 9,0; 12,0; 12,0; 12,0; 18,0; 18,0; 18,0; 18,0; 18,0; 18,0; 18,0.

Железобетонные резервуары (цилиндрические):

V(м3): 1000; 5000; 10000; 20000; 30000; 40000.

D(м): 18; 42; 42; 54; 66; 78.

H(м): 4,8; 4,8; 7,8; 9,0; 9,0; 9,0.

Характеристика объектов энергетики

В настоящее время эксплуатируются и строятся тепловые, атомные, газоструйные и дизельные электростанции, теплоэлектроцентрали, которые объединены в единую энергосистему с общим режимом и непрерывностью процесса производства и распределения электроэнергии.

Наиболее распространенными из них являются тепловые турбинные электростанции. Они имеют различное топливное хозяйство, склады угля, торфа, мазута, газовые коммуникации, отделения подготовки топлива к сжиганию (дробление угля до пыли, подогрев мазута), котлоагрегаты, где сжигается топливо, и получают пар под давлением до 12,74 Мпа (130 кгс/кв.см.) и температурой до 560 гр. и более. Пар подают на турбогенераторы, где вырабатывается электрический ток и по подвесным проводам или шинам передается на распределительные устройства или непосредственно на повышающие трансформаторы, а затем распределяется по линиям дальних электропередач.

Агрегаты и установки энергетических предприятий размещают в специально спроектированных зданиях 1-2 степени огнестойкости. В главном корпусе электростанций размещают котельный цех, машинный зал, служебные помещения. В этом же корпусе или на небольшом расстоянии от него располагают главный щит управления и распределительные устройства генераторного напряжения. Закрытые или открытые распределительные устройства высокого напряжения располагают отдельно от главного корпуса.

Машинные залы современных электростанций имеют длину более 200 м, высоту 30-40 м, а пролеты 30-50 м. Высота котельного цеха может достигать 80 м. Машинные залы имеют большую пожарную нагрузку в виде машинного масла, систем смазки генераторов, а также электроизоляции обмоток генераторов и другой электроаппаратуры и устройств.

Турбогенераторы в машинных залах располагают на специальных площадках высотой 8-10 м и более от нулевой отметки.

Система смазки генераторов состоят из емкостей с маслом вместимостью 10-15 т, расположенных на нулевой отметке, насосов и маслопроводов, где давление масла может достигать 10 кгс/кв.см. Поэтому при повреждении масленых систем смазки огонь может быстро распространиться как по площадкам, так и на сборники масла, находящиеся на нулевой отметке. При повреждении трубопроводов систем смазки масло под высоким давлением может выходить и образовывать мощный горящий факел, который создает угрозу быстрой деформации и обрушения металлических ферм покрытия машинного зала и других металлоконструкций.

Во время пожара в машинном зале при наличии водородного охлаждения генераторов возможны взрывы, которые приводят к разрушению маслопроводов и растеканию масла по площадкам и на нулевую отметку, соседние агрегаты, в кабельные туннели и полуэтажи. В условиях пожара создают опасность взрыва сосуды и трубопроводы, находящиеся под высоким давлением.

В котельном цехе электростанций может находиться большое количество топлива. В пылеприготовительных отделениях возможны взрывы угольной пыли. В котельных цехах используют мазут. В мазутопроводах давление может достигать до 30 кгс/кв.см, температура - 120 гр. и более поэтому при повреждении мазутопроводов мазут может быстро растекаться по полу цеха и его пары могут воспламеняться. Огонь сразу же охватывает большие площади и незащищенные металлические конструкции и каркас котельных агрегатов подвергаются деформации в течении 10-12 мин.

Все кабельные помещения энергопредприятия подразделяют на кабельные полуэтажи, туннели, каналы и галереи. Кабельные галереи и полуэтажи, как правило, могут быть на электростанциях, а кабельные туннели и каналы на электростанциях и других энергетических предприятиях.

Кабельные туннели бывают горизонтальные и наклонные, сечением 2х2 м и более. По длине их разделяют на отсеки противопожарными перегородками и дверьми. Длина одного отсека кабельного туннеля, расположенного под зданием, не должно превышать 40 м, а за пределами зданий 100-15- м. Каждый отсек туннеля должен иметь не менее двух люков диаметром 70-90 см, а также систему вентиляции и канализацию.

Для тушения пожаров в кабельных помещениях их оборудуют стационарными водяными или пенными установками, а также могут применять водяной пар или инертные газы. Стационарные водяные и пенные установки имеют устройства для подачи огнетушащих веществ от пожарных машин.

Пожары в кабельных помещениях сопровождаются высокой температурой, сильным задымлением, большой скоростью распространения огня и дыма. В горизонтальных кабельных туннелях линейная скорость распространения огня по кабелям при снятом напряжении составляет 0,15-0,3, под напряжением 0,5-0,8 м/мин, а в кабельных полуэтажах по кабелям под напряжением 0,2-0,8 мин. Скорость роста температуры в кабельных помещениях по опытным данным составляет в среднем 35-50 °С за минуту.

В туннелях с маслонаполненными кабелями кроме изоляции может гореть трансформаторное масло, которое находится в трубах при температуре 35-40 °С и избыточном давлении. В этих туннелях, особенно при аварии, горящее масло быстро растекается по уклонам, где значительно увеличивается площадь пожара.

Пожары из кабельных помещений могут распространяться в здания и распределительные устройства энергопредприятий, создавать угрозу возникновения пожара и на других участках энергосетей.

Опасность представляют и подстанции. Пожары на подстанциях могут возникать на трансформаторах, масляных выключателях и в кабельном хозяйстве. Крупные районные подстанции имеют специальные масляные станции, где находится большое количество трансформаторного масла. Трансформаторы и выключатели распределительных устройств устанавливают на фундаменты, под которыми располагают маслоприемники, соединенные с аварийными емкостями. Каждый трансформатор, как правило, помещают в отдельной, камере, которая соединяется монтажными проемами с помещением распределительного щита и кабельными каналами.

Особенности развития пожаров трансформаторов зависят от места его возникновения. При коротком замыкании в результате воздействия электрической дуги на трансформаторное масло и разложения его на горючие газы могут происходить взрывы, которые приводят к разрушению трансформаторов и масляных выключателей и растеканию горящего масла. Пожары из камер, где установлены трансформаторы, могут распространяться в помещение распределительного щита и кабельные каналы или туннели, а также создавать угрозу соседним установкам и трансформаторам. О размерах возможного очага пожара можно судить по тому, что в каждом трансформаторе или реакторе содержится до 100 т масла.



Рисунок 1 - Принципиальная схема подачи распыленной воды при тушении пожара трансформатора

Необходимо помнить, что пожары на электростанциях и подстанциях могут приводить к остановке не только энергетического объекта, но и других народнохозяйственных объектов из-за недостатка электрической энергии.

Все электростанции и подстанции снабжены надежной системой аварийной защиты и сигнализации.

При возникновении пожаров поврежденное оборудование и аппараты автоматически отключаются устройствами релейной защиты.

2.2 Особенности, организация и технология ведения АСР

20 мин. Тушение пожаров на складах и в парках хранения ЛВЖ, ГЖ и СУГ

Подготовительные мероприятия и выбор огнетушащего вещества для тушения.

Поскольку тушение пожаров в резервуарах хранения ЛВЖ и ГЖ требует привлечения значительных сил и средств, к тушению необходимо заранее тщательно готовиться.

Для успешного тушения пожара необходимы два условия:

подготовка объекта и администрации;

подготовка гарнизона пожарной охраны.

Подготовка объекта и администрации:

Приведение резервуарных парков в соответствии с требованиями пожарной безопасности (обвалование, системы пожаротушения, канализация и т.п.). Оснащение объектовой пожарной охраны соответствующей техникой для успешного тушения пожаров. Создание и хранение необходимого количества пенообразователя и других ОТВ в зависимости от особенностей объекта.

Создание объектового штаба ликвидации аварий и пожаров для крупных объектов или определение представителей служб, которые будут входить в штаб пожаротушения. Разработка обязанностей должностных лиц. Подготовка служб объекта (подготовка вспомогательной техники и других технических средств).

Подготовка пожарной охраны (противопожарно-аварийно-спасательной службы):

Разработка оперативного плана пожаротушения с расчетом необходимого количества сил и средств для тушения пожара. Организация быстрого сосредоточения необходимого количества сил и средств.

При необходимости предусматривается привлечение сил и средств из ближайших гарнизонов (включая другие области края, республики) и опорных пунктов, техники с других объектов, привлечение воинских подразделений, медслужбы, работников объекта и т.п. Подготовка личного состава службы к тушению (проведение пожарно-тактических учений, занятий, в ходе которых отрабатываются оперативные планы и взаимодействие со службами объекта и другими службами).

Способы тушения пожаров

Способы тушения пожаров в резервуарах ЛВЖ и ГЖ связаны со снижением необходимого количества кислорода, необходимого для горения; снижением количества паров и с нарушением условий воспламенения смесей.

При комбинированных способах происходит воздействие на различные условия горения. Необходимо различать способ тушения, связанный с применением определенного огнетушащего вещества и способ подачи этого вещества, который связан с тактикой тушения пожара.

Для тушения пожаров с помощью передвижной пожарной техники и полустационарных систем используют: воздушно механическую пену средней кратности (основное средство тушения) и низкой кратности; тонкораспыленную воду (дисперстность 0,1–0,5 мм с интенсивностью 0,2 л/(с ∙ м2) для темных нефтепродуктов (мазут); порошки для тушения небольших очагов и резервуаров также допускается использование инертных газов. Может быть использован способ перемешивания горючей жидкости.

Главными факторами, определяющими интенсивность подачи раствора пенообразователя являются: физико-химические свойства горючего; физико-химические свойства пенообразователя и пены; условия горения и тепловой режим в зоне пожара к моменту начала пенной атаки.

Нормативные интенсивности подачи пены средней кратности для тушения пожаров нефти и нефтепродуктов в резервуарах



Нормативные интенсивности подачи пены низкой кратности из фторпротеиновых и фторсинтетических пленкообразующих пенообразователей для тушения нефти и нефтепродуктов в резервуарах



Если происходит длительное горение нефтепродукта и, следовательно, изменение высоты слоя горючего, то необходима корректировка величины интенсивности подачи огнетушащих средств.

Высоту слоя горючего для резервуаров с понтоном или плавающей крышей определяют следующим образом:

при затоплении понтона или плавающей крыши – только высоту над крышей или понтоном,

при частичном обрушении крыши, перекосе крыши или понтона – за высоту слоя горючего принимается среднее значение высоты в объеме, куда будет подаваться пена.

Для тушения пожара предусматривается:

стационарные установки автоматического пожаротушения;

стационарные установки неавтоматического пожаротушения (полустационарные т.е. требуется присоединение к передвижной пожарной технике через рукава).

Подачу пены низкой кратности осуществляют через слой горючего. Производительность по раствору – 23 или 46 л/с (подсоединение к одному или двум автомобилям). Наиболее распространенным средством подачи огнетушащих веществ является передвижная пожарная техника.

Подача пены в резервуар осуществляется следующими способами:

переносными пенноподъемниками;

автоподъемниками (с использованием выдвижных лестниц и т.п.) через стационарные пеннокамеры.

При тушении пожара (пенной атаки) пена может подаваться непрерывно в течение нормативного времени (15 минут) или импульсами.

Импульсный способ подачи пены используется при тушении темных нефтепродуктов во избежание перелива. Количество импульсов зависит от свойств горючего и колеблется от 4 до 8, увеличиваясь при повышении плотности горючего (кг/м3) и соответственно средней температуры кипения. Продолжительность подачи пены в каждом импульсе не должно превышать 30 секунд. Продолжительность пауз между импульсами равна времени оседания, вспенившегося горючего интенсивность подачи пены определяется согласно тех же таблиц.

В последнем цикле пена подается, не прекращаясь до полной ликвидации горения. При тушении темных нефтепродуктов, когда есть угроза вскипания при подаче пены необходимо проверить выполняются ли условия безопасности – высота свободной стенки резервуара должна в три раза быть больше толщины прогретого слоя горючего:

Нр > 3Нпр  где   Нр – высота свободной стенки резервуара в метрах; Нпр – толщина прогретого слоя горючего в метрах.

Нпр = W ∙ τсв ;  где  W – линейная скорость прогрева, м/ч; τсв – время свободного горения, ч. Если не соблюдать данное условие, то может произойти перелив горючего через борт резервуара.

В этом случае пену необходимо подавать  из-за обвалования, одновременно обеспечив расчетное количество сил и средств для тушения внутри обвалования. Перед проведением пенной атаки территорию, между подъемником и резервуаром покрывают пеной и предусматривают стволы на защиту пеноподъемников.

Особенности организации и тушения пожаров на объектах энергетики

Действия по тушению пожаров

Особенности организации и тушения пожаров, соблюдение правил охраны труда и взаимодействие с дежурным персоналом энергетических объектов определены в Боевом уставе пожарной охраны, Инструкцией по тушению пожаров на действующих энергоустановках электростанций и подстанций РАО «ЕЭС России», ВНИИПО и ГУГПС.

Инструкция определяет основные критерии по наиболее рациональным и безопасным действиям персонала при тушении пожара действующих электроустановок, находящихся под напряжением до 200 кВ, на энергетических, строительных, промышленных и других объектах РАО «ЕЭС России» до прибытия пожарных подразделений ГПС.

Под действующими электроустановками следует понимать установки, находящиеся под напряжением, или на которые в любой момент может быть подано напряжение персоналом энергопредприятия или действием автоматики, блокировки, сигнализации и т.п.

Необходимость тушения пожара электроустановок, находящихся под напряжением, определяется следующими основными требованиями:

невозможность снять напряжение 0,22 кВ переменного и постоянного тока с цепей вторичной коммутации из-за возможности потери станцией собственных нужд 0,4 и 0,6 кВ, т.к. через эти помещения проходят кабели гашения высоких механизмов;

обеспечение надежного функционирования электроэнергетического производства для сохранения тепло,- энергоснабжения ответственных потребителей;

необходимость быстрой ликвидации пожара для предотвращения его распространения на другое оборудование и сооружения предприятия, сокращения времени воздействия высоких температур на несущие конструкции с возможностью их разрушения;

исключения длительного времени по отключению и снятию напряжения с оборудования энергопредприятия, что может привести к более тяжелым последствиям для технологически связанных производств и режима работы энергосистемы ЕЭС России.

Успешное тушение пожаров на объектах энергетики во многом зависит от заблаговременной подготовки к тушению. Весь начальствующий состав, привлекаемый к тушению пожаров на этих объектах, должен тщательно изучить оперативно-тактические особенности и вместе с личным составом всех караулов, участвующих в тушении пожаров, не реже одного раза в год проходить специальный инструктаж под руководством инженерно-технического персонала энергообъекта по заранее разработанной программе.

На тепловые, атомные, гидравлические электростанции мощностью 20 МВт и более, газотурбинные и дизельные мощностью 10 МВт, а также на подстанции мощностью 110 кВ и выше разрабатываются планы пожаротушения, в которых определяют действия персонала энергетического объекта при возникновении пожаров и порядок взаимодействия с личным составом пожарных подразделений, а также особенности использования сил и средств подразделений с учетом техники безопасности. Планы составляют работники пожарной охраны совместно с работниками энергообъекта, рассматривают и утверждают начальник гарнизона пожарной охраны и директор энергетического предприятия и изучают со всем дежурным персоналом объекта и начальствующим составом гарнизона пожарной охраны.

Для руководителя тушения пожара разрабатывают конкретные рекомендации по тушению пожаров на котельных установках, генераторах, трансформаторах, в кабельных помещениях и других наиболее опасных местах и включают в оперативный план тушения пожара.

Для дежурного персонала объекта разрабатывают оперативные карточки для каждого отсека кабельных помещений, генератора, трансформатора, которые утверждает главный инженер. В оперативных карточках указывают порядок вызова, встречи и обеспечения безопасной работы пожарных подразделений по тушению, операции по отключению и снятию напряжения с агрегатов и установок по включению стационарных систем тушения и другие вопросы по обеспечению тушения пожара.

Особенно подробно разрабатывают порядок действий дежурного персонала энергообъекта и подразделений пожарной охраны при тушении пожаров на энергоустановках без снятия напряжения. Эти действия включают в оперативные карточки дежурному персоналу и в планы тушения пожаров. В графической части планов обязательно указывают соответствующими знаками места подключения гибких заземлителей к заземленным конструкциям, а также боевые позиции пожарных с учетом безопасных расстояний до конкретных электроустановок.

На каждом энергопредприятии хранят необходимое количество диэлектрической обуви, перчаток и заземляющих устройств. Определяют порядок их выдачи прибывающим пожарным подразделениям и оказание им помощи по заземлению пожарной техники и проверки надежности заземления. Заземление ручных стволов и пожарной техники с помощью гибких медных оголенных проводов сечением не менее 25 кв.мм в электроустановках напряжением выше 1000 В и менее 16 кв.мм ниже 1000 В, снабженных струбцинами для подключения к оборудованию и обозначенным местам заземления.

Дежурный персонал (начальник смены станции, диспетчер или дежурный подстанции, предприятия энергосети) при пожаре немедленно сообщает в пожарную охрану, руководству энергообъекта и диспетчеру энергосистемы. Старший по смене определяет место пожара, возможные пути его распространения, а также угрозу электрооборудованию, установкам и конструкциям здания, находящимся в зоне пожара. Он проверяет включение автоматических установок пожаротушения, производит действия по аварийному режиму, своими силами приступает к тушению пожара, выделяет представителя для встречи пожарных подразделений и до их прибытия руководит тушением пожара.

Старший начальник, возглавляющий пожарные подразделения, по прибытии на пожар немедленно связывается со старшим по смене и получает от него необходимые сведения о пожаре. Старший из числа технического персонала или оперативной выездной бригады (ОВБ) проводит с личным составом пожарных подразделений тщательный инструктаж и выдает письменное разрешение (допуск) на проведение работ по тушению пожара. При этом на месте пожара представитель энергообъекта устанавливает и обозначает указателями зону, где могут проводить пожарные подразделения боевые действия по тушению.

В разрешении на проведение тушения пожара указывают наименование объекта, место проведения тушения пожара, какие установки разрешается тушить, обесточенные и необесточенные электроустановки и кабели, места их расположения и максимальное напряжение, а также дату, часы и минуты, когда выдано разрешение.

Если пожар возник на энергетическом объекте, где не предусмотрен дежурный персонал, то боевые действия по тушению пожара осуществляют до прибытия обслуживающего персонала по заранее разработанным и согласованным оперативным документам.

По прибытии на пожар пожарных подразделений независимо от их количества во всех случаях организуют оперативный штаб пожаротушения, в состав которого обязательно включают старшего представителя администрации энергопредприятия.

В процессе тушения пожара все боевые действия подразделений осуществляют с учетом указаний старших руководителей администрации или оперативно-выездной бригады. В свою очередь, старший из числа инженерно-технического персонала или оперативно-выездной бригады согласовывает свои действия с РТП и информирует его об изменениях в работе электроустановки и другого оборудования.

Разведку пожара на энергообъектах организуют и проводят несколькими разведывательными группами в различных направлениях. Группы разведки газодымозащитников целесообразно создавать в составе 4-5 чел. под руководством лиц начальствующего состава. В обязательном порядке организуются контрольно-пропускные пункты и резервные звенья.

При разведке пожара необходимо постоянно поддерживать связь со старшим по смене энергообъекта.

Кроме общих задач в разведке пожара определяют:

какие стационарные системы целесообразно привести в действие;

возможность взрыва и растекания горючих жидкостей;

участки и помещения, где невозможно пребывание и действия пожарных;

работа, каких агрегатов может способствовать распространению огня и продуктов сгорания;

какие установки и аппараты будут опасны для пожарных в процессе тушения;

наличие и горение жидкометаллического теплоносителя, а также опасных уровней радиации и какие меры безопасности необходимо соблюдать личному составу при тушении и др.

В ходе разведки пожара личному составу входить в помещения, где есть установки под высоким напряжением, разрешается только по согласованию с дежурным персоналом. В процессе тушения разведку необходимо проводить в помещениях главного пункта управления и релейных пунктов.

При тушении пожаров на объектах энергетики необходимо строго соблюдать требование: если об отключении электрооборудования или кабелей не указано в разрешении на проведение тушения, то их считают под напряжением.

Тушение пожаров на энергообъектах может проводиться на отключенном электрооборудовании и на электроустановках, находящихся под напряжением, используют воду в виде компактных струй из стволов РСК-50 (dcn= 11,5 мм) PC-50 (dcn= 13 мм) и распыленных из стволов с насадками НРТ-5, а также негорючие газы, порошковые составы и комбинированные составы (углекислота с хладоном или распыленная вода с порошком). Подача любой пены ручными средствами при тушении электроустановок под напряжением категорически запрещается.

Тушение небольших пожаров и загорании на электроустановках под напряжением можно осуществлять с помощью ручных и передвижных огнетушителей. Так, хладоновые огнетушители допускается применять на электроустановках с напряжением до 0,38 кВ, порошковые-до 1,0 кВ и углекислотные-до 10 кВ. При этом расстояние от насадка должно быть не менее 1 м. Не допускается применение пенных огнетушителей.

Одновременно с организацией разведки по прибытии на пожар РТП с дежурным персоналом энергопредприятия согласует маршруты движения к очагу пожара и определяет боевые позиции ствольщиков. После этого РТП инструктирует личный состав, участвующий в тушении, и отдает распоряжения на боевое развертывание подразделений.

При боевом развертывании соблюдают необходимую последовательность действий, которая обеспечивает безопасные условия для личного состава при подаче огнетушащих средств на токоведущие части электроустановок и кабелей.

Боевое развертывание проводят в следующем порядке:

РТП определяет расстановку сил и средств с учетом обстановки на пожаре и маршрутов движения к очагу пожара, позиций ствольщиков и мест заземления стволов и пожарных машин;

ствольщики заземляют ручные пожарные стволы присоединением струбцин и гибких заземлителей к стационарному контуру заземления в указанном месте и выходят на боевые позиции, подствольщики прокладывают рукавные линии от пожарных машин к позициям ствольщиков по указанному РТП маршруту;

водители пожарных машин с пожарными заземляют насосы подключением струбцин и гибких заземлителей к стационарному контуру заземления или заземленным конструкциям (гидрантам водопроводных сетей, опорам линий электропередачи, обсадным трубам скважин и др.), командиры отделений следят за качеством выполнения перечисленных работ и докладывают начальнику караула (РТП) об их окончании.

Начальник караула (РТП) проверяет правильность расстановки сил и средств с учетом безопасных расстояний, а также заземление приборов тушения и насосов, и отдает команду на подачу огнетушащих средств в зону горения.

Работы по свертыванию сил и средств после ликвидации пожара проводят в обратном порядке: прекращают подачу огнетушащих средств; отсоединяют струбцины от контура заземления и заземляющих устройств; пожарные уходят с позиций по установленному маршруту и убирают пожарно-техническое вооружение.

Все вышеуказанные действия по боевому развертыванию и свертыванию сил и средств должны тщательно отрабатываться во время проведения пожарно-тактических учений и тренировок на энергетических объектах совместно с обслуживающим персоналом.

Тушение пожаров на электроустановках во всех случаях должно осуществляться с соблюдением обязательных условий:

надежного заземления ручных стволов и насосов пожарных автомобилей;

применения личным составом, участвующим в тушении, индивидуальных изолирующих электрозащитных средств (диэлектрических перчаток, бот или резиновых сапог);

соблюдения минимальных безопасных расстояний от электроустановок под напряжением до пожарных, работающих со стволами или огнетушителями;

применения для тушения только тех ручных пожарных стволов, какие указаны в таблице;

применения эффективных огнетушащих средств, способов и приемов их подачи;

пожары на оборудовании, находящемся под напряжением до 0,4 кВ (до380В), допускается тушить распыленными струями воды, подаваемой из ручных стволов с расстояния не менее 5 метров. Тушение компактными струями воды не допускается.

Личному составу запрещается:

самостоятельно производить какие-либо отключения и прочие операции с электрооборудованием;

осуществлять тушение пожара в сильно задымленных помещениях с видимостью менее 5 метров;

использовать в качестве огнетушащего вещества загрязненную воду, а также воду с добавлением пенообразователей, смачивателей и солей

Оборудование электростанций и подстанций, находящееся под напряжением выше 0,4 кВ (380 В) перед допуском к тушению пожара, должно быть обесточено.

Тушение пожаров в машинных залах

При пожарах в машинных залах предусматривают подачу стволов минимум на трех уровнях: на уровень 0.00 для защиты кабельных тоннелей, маслобаков и оборудования; на уровень +6.00 ... +12.000 для тушения и охлаждения оборудования и на уровень покрытия для его тушения и зашиты конструкций. Горение обмоток генераторов с воздушным охлаждением, а также гидрогенераторов ликвидируют, включая стационарную систему водяного тушения, заполняя внутренний объем генератора углекислотой от передвижных огнетушителей или используя водяной пар. Воду в стационарную систему пожаротушения могут подавать от внутреннего пожарного водопровода или от передвижных средств. Тушение горящих обмоток генераторов песком, пенным и химическими огнетушителями не допускается. В зоне пожара в машинных залах останавливают все турбины и генераторы и организуют их защиту с помощью стационарных систем тушения или передвижными средствами. В генераторы с водородным охлаждением для тушения обмоток, а также для их защиты подают углекислоту или азот.

Для тушения горящего масла, вытекающего из поврежденных систем смазки в виде струи и растекающегося по оборудованию на нулевую отметку, используют распыленные струи воды и пену средней кратности. Одновременно с тушением вводят распыленные струи воды и пену для защиты оборудования, металлических ферм покрытий машинных залов, маслобаков и принимают меры по предотвращению распространения огня в кабельные полуэтажи, туннели и смежные помещения. Интенсивность подачи воды в машинных залах составляет 0,2 л/c кв.м.

Маслобаки чаще охлаждают распыленными струями воды. Для подачи пены на тушение пожара используют внутренние системы для подачи раствора пенообразователя к ГПС-600, а также передвижные средства.

При горении покрытий машинных залов для подачи воды на их тушение в первую очередь используют наружные сухотрубы, к которым присоединяют рукавные линии со стволами.

Наиболее сложная пожарная обстановка складывается в машинных залах при взрыве турбин, водородных систем охлаждения генераторов и котлоагрегатов, так как при этом создается много очагов пожаров в различных местах.

Тушение трансформаторов, реакторов и масляных выключателей

Горящие трансформаторы отключают со всех сторон и заземляют. На развившихся пожарах организуют защиту от высокой температуры соседних трансформаторов, реакторов, оборудования и установок. 11ожары трансформаторов, реакторов и масляных выключателей тушат пеной средней кратности с интенсивностью подачи раствора пенообразователя 0,2 л/с кв.м, а также тонкораспыленной водой с интенсивностью 0,1 л/(м2c).

В процессе разведки определяют характер повреждения трансформаторов, реакторов и трубопроводов, содержащих трансформаторное масло, направления растекания горящей жидкости в сторону соседних трансформаторов и другого оборудования, опасность взрыва расширительных бачков, наличие стационарных пенных или водяных установок пожаротушения и при необходимости возможность приведения их в работу.

Если масло горит над крышкой трансформатора и ниже ее масляный бак не поврежден, то на тушение вводят один-два ручных водяных ствола с насадками НРТ-5, которые обеспечивают оптимальный расход воды при интенсивности подачи 0,2- 0,24 л/ с кв.м. Если расширительный бачок на трансформаторе оказывается в огне, часть масла, равную его объему (примерно 10 % объема масла в баке трансформатора), сливают в аварийную емкость. Больше сливать масла из трансформатора (реактора) запрещается, так как это может привести к повреждению внутренних обмоток и усложнению пожара.

Если в условиях пожара крышка трансформатора сорвана, то масло может гореть в баке и вокруг трансформатора. В этом случае вначале ликвидируют горение масла вокруг трансформатора распыленной водой, воздушно-механической пеной средней кратности или в комбинации распыленной водой и огнетушащими порошками одновременно. Если тушение масла производят распыленными струями, стволы целесообразно располагать по периметру пожара равномерно, а при тушении пеной или комбинированным способом огнетушащие средства подают в сопутствующем потоке воздуха. Это наиболее эффективный прием, обеспечивающий поступление порошка и распыленной воды в зону горения одновременно. Тушение масла в баке при сорванной крыше осуществляют пеной средней кратности, которую подают с помощью пеноподъемников или выдвижных лестниц.

При разрушении масляных баков, трубопроводов или выбросе масла происходит растекание его по территории. Для предотвращения растекания горящего масла в ходе тушения создают заградительные валы из земли или песка, или отводные каналы с учетом рельефа местности. Одновременно готовят необходимое количество сил и средств для тушения горящего трансформатора, а для охлаждения баков соседних трансформаторов по мере готовности вводят струи воды с интенсивностью 0,5-1 л/с на 1 м периметра бака трансформатора. В процессе тушения РТП не должен допускать распространения огня по вентиляционным каналам, в помещениях трансформаторных и распределительных устройств принимать меры по защите щитов управления. При подаче стволов избегать попадания воды на нагретые фарфоровые части аппаратов, изоляторы и разрядники.

Тушение пожаров в кабельных сооружениях

Пожары в кабельных туннелях, как правило, продолжительные, сложные и приносят большие материальные потери. Пожары в кабельных туннелях, продолжающиеся более 1 ч, составляют 43,6 % ежегодно, а убытки от них составляют 80-90 % общей суммы убытков при пожарах на объектах энергетики.

Тушение пожаров в кабельных туннелях осуществляют ВМП средней кратности, распыленной водой, водяным паром, диоксидом углерода (углекислым газом), составом 3,5, которые подают от стационарных установок автоматического пуска, а также от передвижных средств. Стационарные установки пенного и водяного тушения имеют устройства для подключения пожарных машин и подачи от них огнетушащих средств в туннели через стационарные пеногенераторы и распылители.

При выходе из строя или отсутствии стационарных, систем тушения пожаров в кабельных туннелях осуществляют пожарные подразделения от передвижных средств. В практике наиболее широко используют воздушно-механическую пену средней кратности, получаемую от пеногенераторов типа ГПС.

При возникновении пожаров в кабельных помещениях для предотвращения быстрого распространения огня в соседние отсеки и помещения целесообразно сразу закрыть двери в межсекционных перегородках и отключить систему вентиляции. Для защиты кабельных полуэтажей, помещений релейных щитов и щитов управлений вводят пеногенераторы ГПС-600 или стволы-распылители с насадками НРТ-5 и НРТ-10.

При тушении пожаров в вертикальных кабельных шахтах эффективным является подача воды из верхней части шахты с помощью стволов с насадками НРТ-5 и НРТ-10.

Приемы подачи пены средней кратности в горящие кабельные отсеки зависят от расстояния от очага пожара, от входов или люков в отсеки, уклона туннеля, наличия маслонаполненных кабелей и направления движения воздуха по туннелю.

Если горение происходит между люками, то пену подают в ближайший люк, а второй вскрывают для удаления дыма.

При наличии в кабельном отсеке трех люков или двух входов и люка в крайние люки (входы) подают пену, а средний люк вскрывают для выпуска дыма.

При пожаре в наклонном кабельном туннеле пену целесообразнее подавать в люк отсека, расположенный выше очага пожара, так как он будет лучше заполняться пеной.

Если горение происходит в наклонном туннеле с маслонаполненными кабелями, пену подают в люк отсека, расположенный ниже очага горения, чтобы предотвратить быстрое распространение горения по уклону, а второй люк вскрывают для выпуска дыма.

На рис. 2 показаны варианты подачи пены средней кратности в отсеки кабельных тоннелей.

Опыты показывают, что в горизонтальном туннеле сечением 2 х 2 м предельное расстояние продвижения пены, подаваемой одним ГПС-600 в течение расчетного времени тушения не превышает 30-35 м. Если расстояние от места подачи пены до очага пожара превышает предельное растекание пены, в этих случаях дополнительно вводят 1-2 ГПС в этот же люк. Тогда предельное растекание пены увеличивается примерно на 10 м из расчета на каждый дополнительный генератор. В отдельных случаях для подачи пены или выпуска дыма и снижения температуры с помощью инженерной техники или автомобилей технической службы вскрывают плиты, перекрытия кабельного туннеля.



Рисунок 2 - Варианты подачи пены средней кратности в отсеки кабельных тоннелей

Количество ГПС для тушения пожаров в туннелях определяют так же, как и при тушении пожаров в подвалах. Если количество сил и средств, сосредотачиваемых на пожаре, ограничено, то нормативное время тушения принимают равным 15 мин, а при, достаточном их количестве - 10 мин. Количество пены принимают равным трем объемам кабельного отсека.

Для тушения пожаров в кабельных помещениях эффективно используют воздушно-механическую пену высокой кратности, которую получают с помощью пеногенераторных установок (ПГУ) на базе дымососов ПД-7 и ПД-30. Высокократная пена способна лучше продвигаться по кабельному туннелю. Так, при высоте столба пены до 3 м она может продвигаться по горизонтальному туннелю от ПГУ на базе ПД-7 до 60 м, а от ПГУ на базе ПД-30 до 160 м. Интенсивность подачи высокократной пены по раствору равна 0,6 л/с кв.м. Необходимое количество ПГУ для тушения пожаров в кабельных помещениях определяют аналогично, как и при тушении пожаров в подвалах.

При возникновении пожаров в кабельных туннелях, не разделенных на отсеки, в первую очередь пену подают в люки, расположенные по обе стороны предполагаемого места очага пожара, а в следующие люки или проемы подают резервные генераторы (ПГУ). После этого вводят расчетное количество ГПС (ПГУ) в люки или проемы, расположенные между граничными люками.

Для хорошего заполнения отсеков пеной, чтобы не создавалось сопротивление ее продвижению, необходимо обеспечить выпуск продуктов горения и воздуха через люки или проемы. Для увеличения продвижения пены по кабельному туннелю можно использовать дымососы, которые наряду с удалением дыма одновременно улучшают условия ее растекания.

При объемном заполнении кабельных помещений воздушно-механической пеной средней (высокой) кратности предварительно закрепляют пеногенераторы (ПГУ) насосы пожарных машин и пеногенераторы заземляют. При подаче пены через дверные проемы кабельных помещений пеногенераторы закрепляют в верхней части дверной коробки. После установки пено-генераторов (ПГУ) и их заземления личный состав отходит в безопасное место и наблюдает за их работой, а водители пожарных машин должны подавать пену в диэлектрических ботах и перчатках.

После заполнения горящего отсека кабельного туннеля пеной продолжают ее подачу в течение 7-8 мин для полного дотушивания отдельных возможных очагов горения.

Для тушения пожаров на котлоагрегатах в зависимости от вида топлива могут использоваться вода, воздушно-механическая пена средней кратности и водяной пар. Для защиты оборудования чаще используют распыленные струи воды, а конструкций здания - компактные. Интенсивность подачи воды на тушение пожаров в котельных отделениях принимают равной 0,2, а в галереях топли-воподачи-0,1 л/с кв.м.

При ликвидации горения и тления твердого топлива, а также пыли используют воду и насыщенный водяной пар. Пар могут подавать для защиты и тушения подводящих топливных магистралей и бункеров.

Горение поврежденных мазутопроводов и разлившегося мазута ликвидируют распыленными струями воды или воздушно-механической пеной средней кратности с интенсивностью ее подачи 0,05 л/ (м2 с) по раствору. При этом принимают меры по снижению давления мазута и слива его в аварийную емкость из коммуникаций.

Тушение пожаров в генераторах, синхронных компенсаторах и электродвигателях

При загорании обмоток генератора или синхронного компенсатора, пожарах в их магнитопроводах, а также при загораниях или взрывах водорода в сливных маслопроводах и комплектных экранированных токопроводах в зоне выводов и в других частях генератора обслуживающий персонал обязан немедленно отключить их от сети с одновременным отключением автомата гашения поля и со срывом вакуума при обязательном непрерывном вращении его ротора после его отключения. Генератор или синхронный компенсатор немедленно переводится на охлаждение углекислотой при избыточном давлении 0,03 - 0,05 MПa (0,3 - 0,5 кгс/кв.см) в его корпусе, а ошиновка заземляется.

При загорании водорода в результате его утечки из корпуса генератора (синхронного компенсатора) и аппаратуры системы газо- и маслоснабжения необходимо снизить давление водорода в системе до 0,03 - 0,05 МПа (0,3 - 0,5 кгс/кв.см).

При загорании водорода в результате утечки его из трубопроводов системы газоснабжения необходимо снизить его давление, перекрыть доступ водорода и воздуха к месту горения, наложив при возможности на место утечки асбестовую или другую негорючую ткань, и сбить пламя струей углекислоты.

При загорании водорода в камере выводов генератора (синхронного компенсатора) в результате его утечки и невозможности сбить пламя из-за близкого расположения токоведущих частей, находящихся под напряжением, следует немедленно разгрузить и отключить турбогенератор (синхронный компенсатор), отключить коммутационные аппараты в электрической схеме и заземлить ошиновку, снизить давление водорода до 0,03 - 0,05 МПа (0,3 - 0,5 кгс/кв.см) и сбить пламя, в случае необходимости перевести турбогенератор на охлаждение углекислотой (при переводе обязательно должно поддерживаться избыточное давление газа).

При загорании во время ремонтных работ на генераторе (синхронном компенсаторе) при открытых торцевых щитах пожар необходимо тушить углекислотными или аэрозольными огнетушителями. Для уменьшения объемов повреждения изоляции обмоток применение пенных, порошковых и химических огнетушителей запрещается.

При возникновении пожара на турбогенераторе необходимо немедленно принять меры по охлаждению металлических ферм перекрытия машинного зала, расположенных над местом пожара, при помощи компактных водяных струй от стволов, подключенных к пожарным кранам, или лафетных пожарных стволов.

При выходе из строя системы подачи масла на уплотнения генератора (синхронного компенсатора) следует немедленно отключить турбогенератор (синхронный компенсатор) и перевести его на охлаждение углекислотой с избыточным давлением 0,05 МПа (0,5 кгс/кв.см).

Для тушения разлившегося турбинного масла вследствие нарушения уплотнений подшипников, фланцевых соединений трубопроводов маслосистемы и горения кабельных линий у турбогенераторов (синхронных компенсаторов) следует применять распыленную воду от пожарных кранов, а также порошковые огнетушители, соблюдая требования правил техники безопасности.

При загорании водорода в помещении электролизной наряду с общими мерами по ликвидации загорания (сбивание пламени струей инертного газа, наложение асбестовых или других негорючих материалов) необходимо немедленно отключить установку, закрыть задвижки на трубопроводах, ведущих к ресиверам водорода, снизить давление в системе до 0,05 МПа (0,5 кгс/кв.см) и подать в установку азот.

При загорании водорода на газовом посту турбогенератора (синхронного компенсатора) из-за утечки газа необходимо отключить неисправный участок трубопровода от электролизной установки и от генератора (синхронного компенсатора) и потушить пожар с использованием углекислотных огнетушителей и наложением асбестовых полотен.

При загорании электродвигателей необходимо отключить их от электросети и тушить обычными методами. При невозможности снятия напряжения тушение пожара проводится под напряжением порошковыми (до 1 кВ или до напряжения, указанного заводом-изготовителем), углекислотными (до 10 кВ) огнетушителями или водой с соблюдением требований правил техники безопасности и минимально допустимых расстояний.

При пожаре на маслосистеме турбогенератора тепловой электростанции с угрозой его распространения на маслобак принять меры по сливу масла в аварийную емкость или включить стационарную установку орошения маслобака (при ее наличии).

Тушение пожаров в помещениях аккумуляторных батарей

При пожаре в помещении аккумуляторной батареи на электрических станциях, подстанциях или других объектах дежурный или другой обслуживающий персонал обязан выполнить необходимые переключения.

При возникновении пожара в помещении аккумуляторной батареи начальник смены станции, диспетчер, дежурный подстанции сообщают диспетчеру предприятия.

Отключить вытяжную и приточную вентиляцию (если она находилась в работе).

Приступить к тушению пожара с применением средств индивидуальной защиты (диэлектрических перчаток и бот, защитных очков и шерстяной одежды для защиты от брызг электролита, изолирующих противогазов и средств защиты кожных покровов). Использовать следующие средства пожаротушения или их сочетание: углекислотные огнетушители, аэрозольные огнетушители и воду с соблюдением требований правил техники безопасности, заземлить пожарный ствол, использовать диэлектрические перчатки и боты.

В случае разлива электролита ограничить его растекание и немедленно провести нейтрализацию щелочным составом или содовым раствором.

При загорании оборудования зарядных агрегатов проводить их тушение огнетушителями, соблюдая требования правил техники безопасности.

Тушение пожаров на пунктах и в щитах управления электроустановками

При пожарах на пунктах управления технологическими процессами электростанции, котельных, подстанций, организаций сетей и на других объектах (главных щитах управления, блочных щитах управления, диспетчерских пунктах управления) должны выбираться способы и средства тушения, обеспечивающие сохранность установленных приборов, устройств релейной защиты, сигнализации, автоматики и управления.

При загорании кабелей, проводов и аппаратуры на панелях управления или релейной защиты дежурный или другой персонал, участвующий в тушении пожара, должен немедленно приступить к тушению пожара порошковыми (до 1 кВ или до напряжения, указанного заводом-изготовителем), углекислотными (до 10 кВ) составами или водой с соблюдением требований правил техники безопасности и минимально допустимых расстояний.

При тушении пожара должны приниматься меры по ограничению распространения огня на рядом расположенные панели и в кабельные сооружения (кабельные этажи, полуэтажи, кабельные туннели, шахты и каналы) организации, объекта.

Тушение пожаров на воздушных линиях электропередачи

При пожаре на деревянных конструкциях опор действующих воздушных линий (далее - ВЛ) электропередачи напряжением до 10 кВ включительно и опор линий связи или радиофикации может проводиться тушение их под напряжением водой с соблюдением требований электробезопасности и минимально допустимых расстояний.

При пожаре на конструкциях опор ВЛ электропередачи напряжением выше 10 кВ линии должны быть отключены коммутационными аппаратами и заземлены дежурным персоналом на электрических станциях или трансформаторных подстанциях и при необходимости вблизи места пожара.

Тушение пожара на масло- и мастиконаполненном оборудовании (силовых и измерительных трансформаторах, вводах, конденсаторах связи, кабельных муфтах), смонтированном на опорах ВЛ напряжением до 110 кВ, может проводиться под напряжением распыленной водой с соблюдением требований правил электробезопасности и минимально допустимых расстояний.

Тушение низовых пожаров (горение сухой травы, стерни, древесины) около опор ВЛ, а также на трассе этих линий в пределах охранных зон может проводиться без отключения линий электропередачи с соблюдением безопасных расстояний до проводов. При этом может использоваться вода или другие огнетушащие средства.

Тушение пожаров на торфяниках в пределах охранных зон ВЛ напряжением 10 кВ и выше должно производиться со снятием напряжения и заземлением линий на электростанциях, подстанциях и при необходимости вблизи места пожара.

Работники организаций и подразделений по чрезвычайным ситуациям, пожарные автомобили и другая техника должны располагаться в стороне от мест возможных подземных пожаров и провалов грунта.

При тушении пожаров на трассах в коридоре параллельных воздушных линий электропередачи необходимо соблюдать безопасные расстояния до проводов линий, находящихся под напряжением, согласно приложению 6. При этом пожарная техника должна заземляться.

При возникновении пожара на трассе ВЛ в зоне радиоактивного загрязнения местности должны приниматься дополнительные меры по защите персонала и сокращению времени тушения пожара. При этом должны использоваться средства индивидуальной защиты от ионизирующих излучений с последующей их дезактивацией в установленном порядке.

При необходимости тушения наземных пожаров на трассах ВЛ напряжением 6-35 кВ включительно вблизи возможных мест падения проводов на землю эти линии должны быть отключены дежурным персоналом электростанции или подстанции в кратчайшее время и заземлены. При этом пожарная техника должна быть установлена вне охранной зоны ВЛ и заземляться с помощью переносных заземлителей, но не ближе 20 м от места видимого замыкания на землю.

При ликвидации горения подвижного состава на электрифицированном участке железной дороги либо участке городского электрифицированного транспорта руководитель тушения пожара и должностные лица обязаны принять меры, обеспечивающие нахождение работников и сторонних лиц на расстоянии от проводов и других токоведущих частей контактной сети и воздушных линий, в том числе линий автоблокировки и продольного электроснабжения напряжением 6 - 10 кВ, не менее 2 м; от оборванных проводов контактной сети и воздушных линий, а также мест их замыкания на землю - на расстоянии не менее 10 м.

Аварийно-спасательные работы, связанные с тушением пожара

Спасание людей на пожаре проводится с использованием способов и технических средств, обеспечивающих наибольшую безопасность людей, и мероприятий по предотвращению паники.

Спасание имущества на пожаре осуществляется по указанию руководителя тушения пожара в порядке важности и неотложности выполнения основной задачи.

Спасание людей организуется в первоочередном порядке и проводится, если:

людям угрожают ОФП;

люди не могут самостоятельно покинуть места возможного воздействия на них ОФП;

имеется угроза распространения ОФП по путям эвакуации;

предусматривается применение опасных для жизни людей огнетушащих веществ и составов.

Последовательность и способы спасания людей определяются руководителем тушения пожара в зависимости от обстановки на пожаре и состояния людей.

Основными способами спасания людей и имущества являются:

перемещение их в безопасное место, в том числе спуск или подъем с использованием специальных технических средств;

защита их от воздействия ОФП и их вторичных проявлений, которая осуществляется в процессе перемещения людей в безопасное место, либо при невозможности осуществления такого перемещения с применением средств защиты органов дыхания, посредством подачи огнетушащих веществ для охлаждения (защиты) конструкций, оборудования, объектов, снижения температуры в помещениях, удаления дыма, предотвращения взрыва или воспламенения веществ и материалов.

Перемещение спасаемых людей в безопасное место осуществляется с учетом условий тушения пожара и проведения аварийно-спасательных работ, связанных с тушением пожаров (далее - АСР), и состояния пострадавших на пожаре посредством:

организации самостоятельного их выхода из опасной зоны;

вывода или выноса их из опасной зоны личным составом подразделений.

Подъем на высоту (спуск с высоты) организуется для спасания и защиты людей, имущества, сосредоточения необходимых сил и средств, подачи огнетушащих веществ.

Изменение мест установки технических средств спасания, использовавшихся для подъема личного состава подразделения на высоту, допускается только после оповещения его об этом.

Подъем на высоту (спуск с высоты) осуществляется с использованием путей и средств эвакуации из зданий (сооружений), а также технических средств спасания.

При спасании людей с верхних этажей зданий (сооружений) с разрушенными, поврежденными, задымленными лестничными клетками применяются следующие основные средства:

автолестницы, автоподъемники и другие приспособленные для этих целей машины;

стационарные и ручные пожарные лестницы;

спасательные устройства (спасательные рукава, веревки, трапы, индивидуальные спасательные устройства и иные средства спасания);

средства защиты органов дыхания;

аварийно-спасательное оборудование и устройства;

вертолеты.

Выполнение защитных мероприятий организуется для обеспечения безопасности действий по тушению пожаров и проведению АСР.

При выполнении защитных мероприятий отключаются (включаются), заблокируются, а по решению руководителя тушения пожара, разрушаются оборудование, механизмы, технологические аппараты, установки вентиляции и аэрации, электроустановки, системы отопления, газоснабжения, канализации, внутриобъектовый транспорт и иные источники повышенной опасности на месте пожара.

Электроустановки, находящиеся под напряжением, отключаются (обесточиваются) при пожаре специалистами энергослужб организации (объекта) или населенного пункта самостоятельно или по указанию руководителя тушения пожара.

Электропровода и иные токопроводящие элементы, находящиеся под напряжением до 0,38 кВ включительно, отключаются (обесточиваются) личным составом подразделений по указанию руководителя тушения пожара в случаях, если они:

опасны для людей и участников тушения пожара и проведения АСР;

создают опасность возникновения новых очагов пожара;

препятствуют выполнению основной задачи.

Отключение осуществляется личным составом подразделений, допущенным к обесточиванию находящихся под напряжением установок и имеющим допуск по мерам безопасности при эксплуатации электроустановок не ниже II группы, с соблюдением требований правил охраны труда и техники безопасности, а также с учетом особенностей технологического процесса.

Вскрытие и разборка строительных конструкций здания (сооружения), транспорта, технологических установок и иного оборудования проводятся в целях создания необходимых условий для спасания людей, имущества, ограничения распространения пожара, подачи огнетушащих веществ в зону горения.

Разборка конструкций для обеспечения доступа к скрытым очагам горения проводится после сосредоточения необходимых сил и средств подразделений, а также с учетом несущих способностей этих конструкций.

При спасании людей им в случае угрозы их жизни и здоровью, оказывается первая помощь.

Спасание людей и имущества на пожаре при достаточном количестве сил и средств подразделений проводится одновременно с действиями по тушению пожара.

Если сил и средств подразделений недостаточно, то они используются в первую очередь для спасания людей, при этом действия по тушению пожара не ведутся или приостанавливаются.

Проведение спасательных работ при пожаре прекращается после осмотра всех мест возможного нахождения людей при отсутствии нуждающихся в спасении.



3. Заключительная часть 5 мин. Ответить на возникшие у личного состава вопросы. Задание на самоподготовку.

Методический план конспект составил:

Скачать
Просмотров 27394
Внимание

Загрузка файлов доступна только зарегистрированным пользователям.

Авторизируйтесь или зарегистрируйтесь. Закрыть ×
Поддержите проект
Реклама
0Разместить

Понравился материал? Разместите свой рекламный баннер. Ежемесячная аудитория согласно Яндекс.Метрики – более 500 тысяч уникальных посетителей (650 тысяч визитов), которые просматривают свыше 1 миллиона страниц.

На портале можно опубликовать “рекламную статью” в основных разделах сайта. Размещенный материал будет работать на Вас бессрочно, пока существует проект.

Если Вы хотите ознакомится с видами рекламы, жмите “Разместить”, изучите рекламные предложения со статистикой, портретом аудитории и нашими выгодными условиями, а так же реальные примеры заказчиков, которые продвигают свой товар и уже получают прибыль!

Внимание

Комментарии и отзывы могут оставлять только зарегистрированные пользователи.

Авторизируйтесь или зарегистрируйтесь.
Консультация

Помощь и консультация по любым вопросам

Начать онлайн чат
Магазин

Сопутствующие товары

В магазин
Доска объявлений

Покупка и продажа товаров

Разместить объявление
