Дренчерные оросители: виды, модификации, устройство, принцип работы

Дренчерный ороситель – ороситель для тушения пожара с открытым выходным отверстием. Дренчерный ороситель предназначен для разбрызгивания или распыления воды, либо водных растворов. Устанавливается на трубопроводах систем водяного и пенного пожаротушения под потолком или на стене. В отличие от спринклерного оросителя не имеет теплового замка. Для систем пожаротушения с повышенным расходом воды для тушения взрывчатых материалов также используется термин “насадок”.

Дренчерные оросительные головки в составе водяных установок защиты от огня использовались в Англии еще в конце XIX века. Востребованность, важность такого изобретения, конкретный автор которого остался неизвестным, была быстро доказана на практике. Ведь обильное орошение площади помещения взамен нескольких компактных струй воды давало куда больший эффект при тушении пожара. Сегодня модели дренчерных оросителей как по материалам, так и по конструкции отличаются от изделий прошлого столетия, став куда более компактными при повышении расхода, напора воды или пены, подаваемой на тушение пожара.

Основное преимущество применение дренчерных головок заключается в обильном орошении защищаемой площади помещений, поверхности корпусов технологических установок, аппаратов, линий, емкостей, резервуаров хранения, вместо куда менее эффективных компактных, распыленных водяных струй, подаваемых ручными стволами.

Нормативно-техническая база

В ГОСТ Р 51043-2002 определяющем перечень технических требований к оросителям установок автоматического водяного, пенного тушения:

  • Оросителем считается техническое изделие, предназначенное для разбрызгивания, распыления воды или пены.
  • Дренчером называют ороситель со свободным отверстием для пропуска воды, пены.
  • Оросители выпускаются компаниями производителями общего, спец. назначения; для водяных завес; складских объектов со стеллажами; для подвесных потолочных систем, что зависит от функционального назначения защищаемых помещений, оборудования; а также отличаются по способу монтажа – бывают открытыми, скрытыми, углубленными, потайными.

Основным изделием является ороситель общего назначения, в т. ч. дренчерный, при производстве которого используется традиционная конструкция, предназначенная для монтажа на потолок, строительные конструкции перекрытий, покрытий, стены, колонны защищаемых зданий, помещений. Он предназначен для тушения, локализации очагов возгораний на объектах, в т. ч. имеющих категорию по опасности взрыва и/или пожара.

Выбор вида дренчерной установки водяного или пенного автоматического тушения инженеры проектных институтов, бюро, предприятий, выполняющих работы по созданию комплексных систем безопасности зданий, технологических сооружений, ведут совместно с представителями заказчиков по СП 5.13130.2009.

При формировании технического задания, разработке комплекта рабочей документации выбор оборудования, в т. ч. типов, моделей дренчерных оросительных головок, их количества, способа расстановки в защищаемых помещениях, прямо зависит от пожарной опасности сырья, готовой товарной продукции, хранящихся, обращающихся на объекте; их суммарного объема.

Ороситель дренчерный

Ороситель дренчерный

Пояснение: оросителем общего назначения считается устройство традиционной конструкции, устанавливаемое под потолком/на стене. Его предназначение – тушение/локализация пожара на объектах защиты с повышенной пожарной опасностью.

Устройство и принцип работы

Конструкция дренчерной оросительной головки проста – это небольшой отрезок металлической трубы, имеющий с одного конца резьбу для монтажа на трубопровод водяной или пенной установки тушения пожаров; а с другой открытое выходное отверстие – сопло, формирующее распыление струи воды.

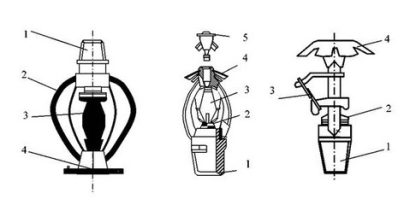

Конструкция дренчерного оросителя

Конструкция дренчерного оросителя

Для систем тонкораспыленной воды, для пенообразования из водных растворов поверхностно-активных веществ используются розеточные рассекатели, генераторы, газодинамические сопла высокого давления.

Так как в отличие от спринклерных оросителей, снабженных запирающим легкоплавким устройством, дренчерные головки не способны удержать воду в трубопроводах системы АУПТ; то они заполнены водой только до запорных устройств – автоматических клапанов, срабатывающих от сигнала приборов АПС о возникновении очага возгорания в защищаемом помещении здания.

Основным отличием и важным преимуществом дренчерных оросителей по сравнению со спринклерными головками является подача огнетушащих веществ – воды, в т. ч. со смачивателями, пены по всей площади помещения, корпуса, зоны вокруг наружной технологической установки, что важно для объектов с высокой пожарной нагрузкой.

Именно этот показатель пожарной опасности объекта часто влияет на выбор в пользу дренчерных оросителей, потому что:

  • Спринклерные оросители неплохо справляются с локализацией, ликвидацией очага пожара на небольшой площади, что приемлемо для объектов с небольшой, средней пожарной нагрузкой.
  • Если в помещении постоянно хранится, обращается, перерабатывается значительный объем горючих материалов, то тушение очага пожара необходимо сразу вести по всей площади, чтобы пресечь его распространение по всему объекту защиты.

Монтаж дренчерных оросителей, головок, формирующих облако тонкораспыленной воды, позволяет тушить не только по площади, но и по объему помещения производственных цехов, объектов хранения, в т. ч. с наличием ЛЖ, ГЖ.

Конструкция корпуса оросителя общего назначения одинакова со спринклерным устройством. Единственное отличие – отсутствие легкоплавкого замка, удерживающего воду, находящуюся под давлением в системе пожаротушения. Состав, схема дренчерных и спринклерных установок пожаротушения также имеют мало отличий.

Дополнительный материал: Основные сведения об АУПТ.

В связи с невозможностью удержать воду в системе с помощью таких оросителей, она обычно заполнена водой до запорных устройств, открываемых по сигналу от прибора АПС, являющегося побудительным устройством для дренчерной установки пожаротушения. Подача огнетушащего вещества, которым в зависимости от пожарной загрузки в помещениях, может быть не только вода, но и раствор пенообразователя, приводит к орошению всей (!) защищаемой площади.

В этом, по сути, главное отличие дренчерных и спринклерных АУПТ. Если последние ведут локальное тушение очага пожара, вскрывая оросители под действием высокой температуры точно над ним, то их «коллеги» заливают водой или пеной все помещение или пожарный отсек здания, который они защищают.

Казалось бы, зачем тогда использовать данный вид оросителей, ведь спринклерные более избирательны, а значит – эффективны и достаточны. Ответ прост – все зависит от пожарной опасности веществ, находящихся в помещении, их максимально возможного количества, а также технологического оборудования, процесса, ведь обычно дренчерные АУПТ монтируют в производственных цехах или крупных складах сырья, готовой продукции:

  • Если пожарная загрузка, опасность веществ находится на среднем уровне, то спринклерные форсунки-оросители «хирургическим путем» справятся с возникшей проблемой, локализовав и ликвидировав очаг пожара.

  • Однако при высоких показателях пожарной опасности, загрузки незаменимы открытые головки без запорных устройств, выдающие «огонь по площадям». Особенно эффективны оросители пенные дренчерные, позволяющие ликвидировать пожары горючих жидкостей, розливы и воспламенение которых не редкость в промышленном производстве, при складском хранении.

При выборе вида системы пожаротушения специалисты проектной организации совместно с ведущими специалистами предприятия, организации в соответствие СП 5.13130.2009, регламентирующего нормы, правила разработки пакета рабочей документации для автоматических установок, систем АПС, АУПТ, учитывают пожарную опасность веществ и материалов, хранимых, используемых на защищаемом объекте, их объем.

В случае возможности/необходимости тушения водой или пеной на основании этих же исходных данных определяется какие оросители – спринклерные, дренчерные подходят для этих целей.

Типы изделий и характеристики

Наиболее подходящие модели изделий для защищаемых помещений выбираются на стадии проектирования исходя из конкретных мест установки, условий, в которых они будут эксплуатироваться, вида, объема пожарной нагрузки, хранящейся, обращающейся на объекте.

Изготавливается несколько типов дренчерных оросителей, способных решать разные задачи по ликвидации очагов пожаров:

  • Дренчерная оросительная головка общего назначения традиционной конструкции, снабженная розеточным рассекателем, предназначена для монтажа на потолок, стены, колонны, конструкции перекрытий/покрытий зданий, технологических сооружений; имеет маркировку ДВВ или ДВН, в зависимости от способа монтажа – розеточным рассекателем вверх или вниз соответственно.
  • Для организации сплошной водяной завесы технологических, строительных проемов, открытых тамбуров в производственных цехах применяют дренчерный ороситель ЗВН, имеющий боковое щелевое отверстие в корпусе.
  • Для генерации пены используется тип ДПУ – универсальное устройство для подачи воды или формирования пены.

Существуют также модели дренчерных оросителей для монтажа внутри стеллажного пространства, для подачи тонкораспыленной воды, а также для выполнения специальных задач.

Виды дренчерных оросителей

Виды дренчерных оросителей

Прежде всего интересны характеристики дренчерных оросителей, изготавливаемых в России:

  • Диаметр выходного отверстия варьируется в диапазоне от 8 до 15 мм.
  • Срок службы – не меньше 10 лет, что важно для помещений с агрессивной средой. На самом деле, дренчерные оросители на практике служат гораздо дольше. Но, при этом не стоит забывать о необходимости регулярного технического обслуживания, в том числе очистке.
  • Изготавливаются оросители как с защитным, так и декоративным покрытием, позволяющие устанавливать их как в цехах предприятий химической отрасли, так и в музеях.
  • Готовые изделия проходят жесткий отбор на качество – проверки на ударную нагрузку, вибрацию; отсутствие внешних механических повреждений.

ДВН 15 и 12, ДВН 10, ДВВ 10 – это наиболее часто используемые изделия, приобретаемые у производителей, устанавливаемые на распределительных трубопроводах дренчерных АУПТ. Выбор диаметра выходного отверстия – 10, 12 или 15 мм; способ монтажа: розеткой вверх – «В», вниз – «Н» зависит от конкретных условий, учтенных в проектных решениях.

По мнению многих заказчиков, руководителей объектов защиты, с установкой дренчерных оросителей на трубопроводы может справиться штатный сантехник, но по закону вести работы по монтажу, техническому сервису всего комплекса оборудования водяных, пенных установок тушения пожаров имеют право только представители специализированных организаций, обладающих соответствующими лицензионными разрешениями от МЧС, установка специалистом дает гарантию длительной работоспособности и надежности системы.

Применение на объектах

В зависимости от места, условий предстоящей эксплуатации выбирается тот или иной по конструкции ороситель дренчерный. Завеса водой технологических проемов предполагает использование изделия типа ЗВН с боковым щелевым отверстием в корпусе. Если необходимо тушение площадей – то необходимы ДВВ или ДВН, устанавливающиеся розеткой вверх или вниз; генерация пены – ДПУ, являющегося универсальным устройством для подачи воды/пены.

схема работы дренчера

Схема работы

Установка дренчерных оросителей с резьбовыми соединениями мало чем отличается от монтажа сходного по конструкции, способу инсталляции сантехнического оборудования, но учитывая важность качества, надежности проведения таких работ, выполнять их могут только работники специализированной организации, имеющей соответствующую лицензию МЧС.

Важно: такое требование не только создание фронта работ для предприятий, выполняющих противопожарные мероприятия, как считают многие руководители, собственники зданий, но и гарантия того, что АУПТ обязательно сработают при возникновении пожара, а также не зальют все помещения водой или пеной в нормальном режиме эксплуатации из-за низкого качества, ошибок при монтаже, наладке оборудования.

Расчет для объекта
