Противопожарные преграды в зданиях

Ограничение распространения огня, дымовых газов во время пожара, так же устранение самой возможности их проникновения в смежные помещения, включая выше и ниже расположенные, является важной задачей при проектировании, возведении, дальнейшей эксплуатации зданий, сооружений. Наличие и монтаж противопожарных преград изначально локализует пожар в пределах одного помещения, этажа или строительного отсека здания, что дает необходимое время для эвакуации, прибытия и развертывания сил пожарных, аварийно-спасательных подразделений.

Определение

Согласно ст. 2 Федерального закона РФ № 123-ФЗ противопожарная преграда – это строительная конструкция с нормированными пределом огнестойкости и классом конструктивной пожарной опасности конструкции, объемный элемент здания или иное инженерное решение, предназначенные для предотвращения распространения пожара из одной части здания, сооружения в другую или между зданиями, сооружениями, зелеными насаждениями;

Виды и классификация

Виды, типы заполнения преград во многом похожи, но имеют и значительные отличия по типу устройств, способу приведения в действие, конструктивным особенностям.

Все противопожарные преграды в зависимости от способа предотвращения распространения опасных факторов пожара подразделяются на следующие типы:

  • противопожарные стены;
  • противопожарные перегородки;
  • противопожарные перекрытия;
  • противопожарные разрывы;
  • противопожарные занавесы, шторы и экраны (экранные стены);
  • противопожарные водяные завесы;
  • противопожарные минерализованные полосы.

Противопожарные стены, перегородки и перекрытия, заполнения проемов в противопожарных преградах (противопожарные двери, ворота, люки, клапаны, окна, шторы, занавесы) в зависимости от пределов огнестойкости их ограждающей части, а также тамбур-шлюзы, предусмотренные в проемах противопожарных преград в зависимости от типов элементов тамбур-шлюзов, подразделяются на следующие типы:

  • стены 1-й или 2-й тип;
  • перегородки 1-й или 2-й тип;
  • перекрытия 1, 2, 3 или 4-й тип;
  • двери, ворота, люки, клапаны, экраны, шторы 1, 2 или 3-й тип;
  • окна 1, 2 или 3-й тип;
  • занавесы 1-й тип;
  • тамбур-шлюзы 1-й или 2-й тип.

Отнесение противопожарных преград к тому или иному типу в зависимости от пределов огнестойкости элементов противопожарных преград и типов заполнения проемов в них осуществляется в соответствии со статьей 88 Федерального закона РФ от 22 июля 2008 года № 123-ФЗ.

Противопожарные перегородки

В полной мере вышеизложенное определение противопожарной преграде и требования относятся к одному из самых распространенных видов преград огню, тепловому воздействию, летучим продуктам горения – противопожарным перегородкам. В зависимости от конструкции, материала, способа исполнения, назначения к противопожарным перегородкам так же относятся: ворота, двери, люки и окна.

Ворота и двери

Ворота раздвижные

Раздвижные противопожарные ворота

Наиболее распространенный вид изделий, используемых в промышленном и гражданском строительстве. Их устанавливают:

  • В противопожарных перегородках и стенах.
  • В тамбур-шлюзах пожароопасных цехов, производств.
  • В складских, технических помещениях с хранением горючих веществ, материалов, где установлено пожароопасное, в том числе электротехническое оборудование.
  • В проемах выхода на кровлю, чердак.
  • В лифтовых шахтах.
  • В ограждениях коммуникационных, технологических галерей, каналов, шахт, ниш.

В зависимости от степени огнестойкости, функционального назначения зданий устанавливаются следующие типы противопожарных ворот, дверей:

  • Имеющие огнестойкость с пределом EI 60, где E – потеря целостности, I – теплоизолирующей способности конструкции изделия, а 60 – время в минутах.
  • Обеспечивающие EI 30.
  • Изделия с огнестойкостью EI 90, 45 или 15 применяются реже, изготавливаются на заказ.

Противопожарные ворота, двери могут быть различными по исполнению:

  1. Распашные – одно- или двустворчатые. Наиболее надежная, проверенная использованием конструкция, обеспечивающая неплохую газонепроницаемость, практически герметичность. Большинство устанавливаемых на защищаемых объектах дверей – распашные.
  2. Маятниковые. Устанавливаются там, где дверью необходимо часто пользоваться. Из-за отсутствия порога газонепроницаемость не обеспечивается.
  3. Откатные. Обычно применяются для заполнения проемов ворот в производственных, складских комплексах, зданиях автостоянок.

Полотна дверей и ворот бывают сплошными (производственные предприятия, складские помещения, комплексы), остекленными (общественные, административные здания, офисные помещения, объекты торговли), декорированы глухими декорированными вставками, накладками. В противопожарных воротах могут быть установлена калитки для удобства работы персонала.

Распашные ворота

Распашные противопожарные ворота

Кроме обеспечения необходимого предела огнестойкости – теплоизолирующих свойства, целостности полотна, коробки, сохранения геометрических размеров под воздействием высокой температуры, противопожарная дверь должна быть достаточно герметичной, чтобы исключить проникновение в смежные помещения токсичных продуктов горения.

Чтобы обеспечить это, выполняют уплотнения в притворах различными герметизирующими лентами, в том числе термостойкими (горячий, холодный дым), установкой дверных доводчиков и других подобных устройств как ручного действия, так и автоматических.

Обычно противопожарные ворота (двери) выпускаются типовых размеров, применяемых в массовом строительстве. Но, в случае необходимости производители изготавливают и нестандартные конструкции. То же относится к цвету полотен, коробок. Обычно они белые, красные или реже – серые, но в заводских условиях их могут на заказ окрасить в любые цвета по RAL, подходящие по дизайну интерьера для помещений здания.

 Важно!!! Окраска таких конструкций, их конструктивные элементы, в том числе доводчики, уплотнительные ленты, ручки, скобы, защелки, замки должны быть сертифицированы в составе изделия. Самостоятельное окрашивание, замена комплектующих изделия на защищаемом объекте строительной, эксплуатирующей организацией не допускается государственными правилами, регламентами.

Материал для изготовления

Двери маятникового типа

Двери маятникового типа противопожарные

Как правило, это металл – листы, уголок для полотна и коробок из высококачественной стали, вплоть до нержавеющей, негорючие, огнестойкие заполнители внутреннего объема конструкции – листовые, сыпучие вещества, пена.

Кроме того, противопожарные двери изготавливаются из следующих материалов:

  • Древесины, подвергнутой глубокой огнезащитной обработке или термостойких материалов на ее основе.
  • Алюминиевых сплавов.
  • Огнестойкого стекла.

 К сведению!!! Противопожарные двери из термостойкого пластика – миф.

Люки

Область использования противопожарных люков на объектах даже шире, чем у аналогичных дверей, ведь, кроме стен, перегородок, их устанавливают в перекрытиях здания, включая чердак, подвал, технические этажи.

За счет меньших размеров, их использование в стесненных условиях эксплуатации огнестойких коробов коммуникационных, вентиляционных, шахт, каналов, галерей, ниш вполне оправдано, позволяя проектировать, устанавливать противопожарные люки в удобных для обслуживания техническим персоналом местах здания. Конструктивные исполнение, предел огнестойкости, газонепроницаемость люков соответствует противопожарным дверям.

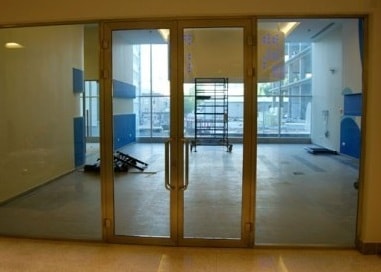

Окна

Установка в проемах стен, перегородок здания окон из огнестойкого стекла позволяет не только обеспечить отличный обзор, визуальную связь между помещениями, но и поставить надежный заслон высокой температуре, продуктам горения во время пожара. Предел огнестойкости у них не ниже, чем у дверей и люков.

Другое преимущество глухих окон по сравнению с противопожарными дверями – полная герметичность, устойчивость к проникновению токсичных продуктов развивающегося пожара. В то же время выпускаются огнезащитные окна с автоматическими устройствами для закрытия от побудительного сигнала прибора АПС.

Шторы и занавесы

Это более современная версия редко ранее применявшихся подъемно-секционных противопожарных ворот, дверей для заполнения значительных по площади строительных проемов.

Достаточно облегченные, быстро закрывающиеся шторы из стали, алюминиевых сплавов сегодня заменяют собой не только традиционные двери, но и остальные конструкции – люки, окна, даже внутренние перегородки, разделяя при установке любые помещения от офисных до торгово-складских на изолированные противопожарные отсеки.

Основные преимущества:

  • Возможность защиты практически любых по площади проемов в стенах, перегородках, что важно в производственных, складских зданий с большим строительным объемом.
  • Отсутствие затруднений при открывании/закрывании, в необходимой площади, пространстве для движения створок, полотен противопожарных ворот, дверей.
  • Огнестойкость выше – до EI 120.

Специалисты считают, использование противопожарных штор – новый шаг в обеспечении пожарной безопасности зданий и сооружений.

Выводы:
Выбор наиболее подходящего варианта набора изделий заполнения строительных, технологических проемов для строящегося, реконструируемого здания должен определяться специалистами проектных организаций, технических служб заказчика, которым предстоит обслуживать этот объект.

Важно!!! На любое изделие должен быть технический паспорт производителя и государственный сертификат соответствия, ПБ; в противном случае такая дверь, люк, окно или штора не может считаться противопожарной. Установку противопожарных ворот, дверей, других преград огню и дыму имеют право выполнять только предприятия, специализированные монтажные организации, имеющие лицензию МЧС.

Обзор законодательной базы

Пределы огнестойкости

Преграды

Наименование противопожарных преград Тип противопожарных преград Предел огнестойкости противопожарных преград Тип заполнения проемов в противопожарных преградах Тип тамбур-шлюза
Стены 1 REI 150 1 1
2 REI 45 2 2
Перегородки 1 EI 45 2 1
2 EI 15 3 2
Светопрозрачные перегородки с остеклением площадью более 25 процентов 1 EIW 45 2 1
2 EIW 15 3 2
Перекрытия 1 REI 150 1 1
2 REI 60 2 1
3 REI 45 2 1
4 REI 15 3 2

Заполнение проемов

Наименование элементов заполнения проемов в противопожарных преградах Тип заполнения проемов в противопожарных преградах Предел огнестойкости
Двери (за исключением дверей с остеклением более 25 процентов и дымогазонепроницаемых дверей), ворота, люки, клапаны, шторы и экраны 1 EI 60
2 EI 30
3 EI 15
Двери с остеклением более 25 процентов 1 EIW 60
2 EIW 30
3 EIW 15
Дымогазонепроницаемые двери (за исключением дверей с остеклением более 25 процентов) 1 EIS 60
2 EIS 30
3 EIS 15
Дымогазонепроницаемые двери с остеклением более 25 процентов, шторы и экраны 1 EIWS 60
2 EIWS 30
3 EIWS 15
Двери шахт лифтов (при условии, что к ним устанавливаются требования по пределам огнестойкости) 2 EI 30 (в зданиях высотой не более 28 метров предел огнестойкости дверей шахт лифтов принимается E 30)
Окна 1 E 60
2 E 30
3 E 15
Занавесы 1 EI 60
