Аварийная осветительная установка «Световая башня (столб)» является результатом серии запатентованных разработок и позволяет ярко освещать значительные территории в местах отсутствия или отключения электрической сети.
Предназначена для экстренного развертывания на местности (аварийного освещения территории) в ночное время в случаях природных и техногенных катастроф, при несанкционированном отключении освещения, проведения плановых и аварийно-восстановительных работ, проведения «окон» с движущейся платформы, а также для освещения больших площадей на культурно-массовых мероприятиях, при проведении работ в промышленности и строительстве в труднодоступных местах без использования дорогостоящего оборудования и квалифицированного персонала.
Аварийная осветительная установка Световой столб (фото: urpsosochi.ru)
Светильник изготовлен из специальной воздухо-, влагонепроницаемой и разрывопрочной ткани, позволяющей при её надувании поднимать источник света на заданную высоту.
Источник света представляет собой натриевую (металлогалогеновую) лампу с номинальной мощностью 600-1000 Вт и световым потоком 90000-148000 Лм. Количество и номинальная мощность ламп зависит от выбранного типа установки. Рабочая высота подъёма тканевого цилиндра регулируется в зависимости от типа установки от 3-5 до 5-7 метров. Цилиндр надувается вентилятором, который питается от встроенной (внешней) электростанции или от электрической сети 220 В.
Внутрь тканевого цилиндра компрессором подастся воздух, который удерживает сам цилиндр с установленными источниками света в вертикальном положении. Для придания установке устойчивости при ветровой нагрузке, она комплектуется растяжками и колышками.
Таким образом, в условиях полной темноты менее чем за три минуты, «Световая башня (столб)» позволяет осветить площадь до 15000 м2 мягким, не травмирующим зрение светом. Осветительная установка компактна – ее можно легко перевозить в багажнике легкового автомобиля. Вся система может быть запущена одним оператором.
При использовании установки с встроенной электростанцией ее мощность позволяет подключить дополнительные электроприборы и инструменты (по расчету). Выбор производится согласно инструкции по выбору мощности.
Техническое описание (паспорт) и инструкция по эксплуатации на аварийную осветительную установку доступны для скачивания в конце материала – кнопка «Скачать»
Технические характеристики
| Наименование модели | Мощность лампы, Вт | Масса нетто, кг | Масса брутто, кг | Высота, м |
| EL 600 S | 600 | 23,4 | 32,4 | 5 |
| EL (T) 600 S | 600 | 23,5 | 32,5 | 3-5 |
| EL (T) 600 S | 600 | 23,8 | 32,8 | 5-7 |
| ELG (T) 600 S 2.2 GX | 600 | 54,6 | 68,6 | 3-5 |
| ELG (T) 600 S 2.2 GX | 600 | 54,9 | 68,9 | 5-7 |
| EL 1000 S | 1000 | 26,5 | 35,5 | 5 |
| EL (T) 1000 S | 1000 | 26,6 | 35,6 | 3-5 |
| EL (T) 1000 S | 1000 | 26,9 | 35,6 | 5-7 |
| ELG 1000 S 2.7 GX | 1000 | 61,4 | 75,9 | 5 |
| ELG (T) 1000 S 2.7 GX | 1000 | 61,5 | 76 | 3-5 |
| ELG (T) 1000 S 2.7 GX | 1000 | 61,8 | 76,3 | 5-7 |
| ELG 600 S 2.2 GX | 600 | 54,4 | 68,5 | 5 |
| EL – аварийная осветительная установка «Световая башня (столб)».
ELG – аварийная осветительная установка «Световая башня (столб)» с генератором. (T) – трансформер (изменяемая высота «Световой башни» 3-5 или 5-7 метров). 2.2 GX или 2.7 GX – мощность профессионального генератора, кВт. |
||||
Маркировка аварийной осветительной установки
| Параметры |
ELG Версия с генератором переменного тока IP65/44 |
EL Версия с питанием от сети 220 В (частота 50 Гц) |
| Размеры упаковочной системы, см | 65 x 45 x 80 | 60 x 45 x 50 |
| Двигатель | 4-х тактный, бензиновый | – |
| Генератор, кВт | 2,2-2,7 | – |
| Расход топлива, л/час | 0,6-0,8 | – |
| Объем топливного бака, л | 4,5 | – |
| Высота, м | h = 3, 5, 7 / ткань | h = 3, 5, 7 / ткань |
| Источник света | Газоразрядная лампа высокого давления ДНаТ (индекс – S), ДНаЗ (Н), ДРИ (М) мощностью 400-1000 Вт | |
| Световой поток, Лм | 48000-130000 (возможна установка двух и белее ламп) | |
| Нагнетатель воздуха (компрессор) | Мощность от 150 до 1200 Вт, производительностью 2,5-3,5 м3, с избыточным давлением 10000-14000 Па | |
| Время надува тканевого цилиндра, с | 60 | |
| Время полного загорания лампы, мин | 5 | |
| Время непрерывной работы, не менее | 8 часов (включая время на дозаправку генератора). Повторное включение лампы рекомендуется через 15-20 мин | |
| КПД, % | >50 | >50 |
| Ветроустойчивость (с растяжками), м/с | до 20 | до 20 |
| Климатическое исполнение | У | |
| Категория размещения | 2 согласно ГОСТ 15150 | |
| Класс защиты от поражения электрическим током | II | |
| Светораспределение | Класс Р по ГОСТ 17677 | |
| Срок службы, не менее | 5 лет (ресурс щеток электродвигателя компрессора – 500 ч; вентилятора, тканевого цилиндра и воздушного фильтра – 1000 ч). | |

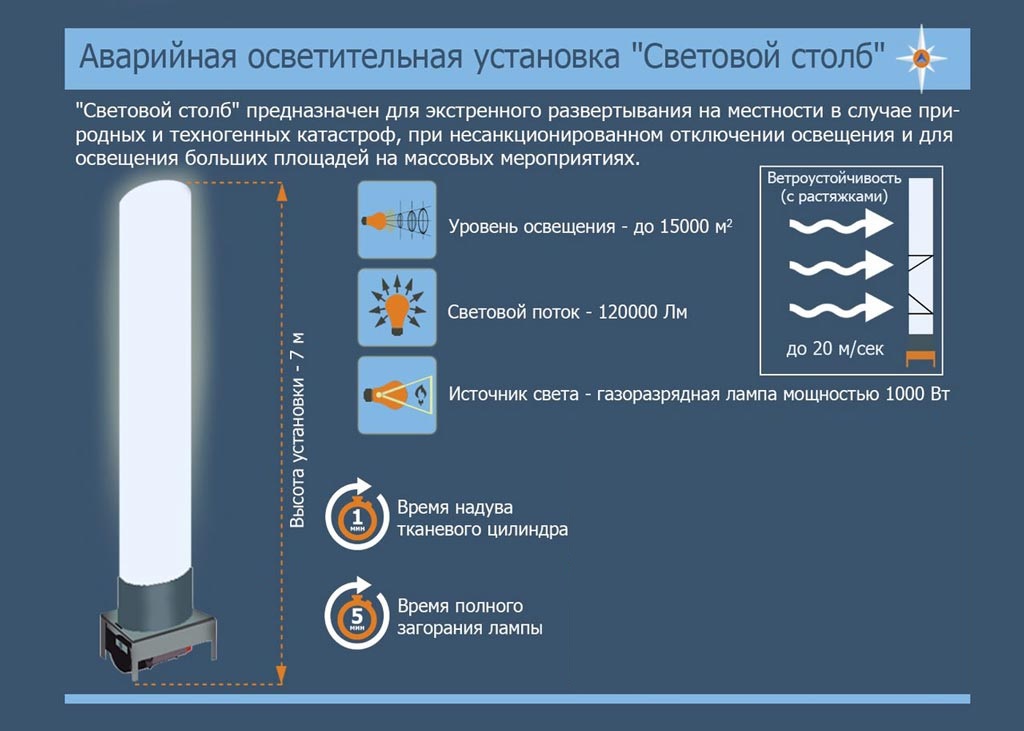

Характеристики аварийной осветительной установки Световой столб
Устройство
Осветительная установка «Световая башня» состоит из корпуса, силового блока, пульта управления, тканевого цилиндра, нагнетателя воздуха и воздушного фильтра.
Корпус осветительного устройства состоит из стальной рамы и крышки покрытые современными порошковыми лакокрасочными материалами. Для осветительного устройства со встроенной электростанцией рама имеет большую высоту, а крышка поворотную ось и пневматический упор для подъёма крышки во время заправки электростанции бензином.
Силовой блок осветительного устройства расположен внутри клапана тканевого цилиндра и состоит из диэлектрической пластины, на которой закреплен нагнетатель воздуха и лампы. Тканевый цилиндр диаметром 500 мм. Выполнен из специального воздухо-, влагонепроницаемого, разрывопрочного материала 90 г/м2.
В верхней части цилиндра закреплена сетка-капсула с источником света, который гибким шнуром соединен с силовым блоком. В средней части тканевого цилиндра находятся петли для закрепления растяжек. В нижней части цилиндра расположена юбка – чехол для упаковки цилиндра с капсулой и застежка для обеспечения доступа к силовому блоку.
Пульт управления расположен под крышкой корпуса, кнопки управления через отверстия в крышке выведены на внешнюю поверхность.
Воздушный фильтр расположен под крышкой корпуса.
Подключение осветительного устройства к сети осуществляется посредством гибкого шнура с штепсельной вилкой.
Для защиты осветительного устройства от случайного опрокидывания и падения под воздействием ветра предусмотрены страховочные растяжки с креплением в грунт.
Подготовка к работе и ее прекращение
ВНИМАНИЕ!!! Для осветительного устройства со встроенной электростанцией рекомендуется провести первый пуск электростанции без нагрузки, дать поработать около 4 часов, после чего заменить масло. Это продлит срок службы электростанции.
Освободите осветительное устройство от упаковки и убедитесь, что установка не пострадала во время перевозки. В случае любых повреждений недопустимо пытаться включить установку и необходимо проинформировать о повреждениях перевозчика или поставщика.
Выберите в намеченном для установки осветительного устройства месте наиболее ровную и горизонтальную поверхность, убедитесь в устойчивости оборудования. Подсоедините заземляющий кабель. Присоедините установку к сети 220 В. при помощи штепсельной вилки и гибкого кабеля. Для осветительного устройства с встроенной электростанцией проверьте уровень топлива в баке и при необходимости долейте его, чтобы обеспечить доступ к заправочной горловине необходимо поднять крышку корпуса. Запустите электростанцию в соответствии с её инструкцией по эксплуатации.
Достаньте из чехла тканевый цилиндр с капсулой и разложите его нар земле, расправьте страховочные растяжки и уложите их вдоль цилиндра.
ВНИМАНИЕ!!! При использовании осветительного устройства со встроенной электростанцией следите, чтобы растяжки не попали в её воздухозаборник, что может привести к повреждению растяжек, тканевого цилиндра и пускового устройства электростанции.
Нажмите кнопку «ВЕНТИЛЯТОР». Тканевый цилиндр начнет распрямляться под воздействием поступающего воздуха. Помогите принять цилиндру вертикальное положение. Допускается включение установки в горизонтальном положении и последующим подъёмом.
Зафиксируйте страховочные растяжки на земле так, чтобы они предотвращали падение осветительного устройства под воздействием порывов ветра или случайных ударов.
ВНИМАНИЕ!!! Особое внимание обратите на отсутствие неполадок в сети и её несанкционированного выключения, что может привести к падению осветительного устройства, повреждению лампы, капсулы и тканевого цилиндра.
После того как цилиндр надут должным образом и надежно закреплен, включите лампу, нажав кнопку «ЛАМПА». Лампа должна загореться и через 2-3 минуты войти в рабочий режим.
После завершения работ с применением осветительного устройства нажмите кнопку «ВЫКЛ», затем сразу нажмите кнопку «ВЕНТИЛЯТОР». Подождите минимум 1 минуту, пока лампа не остынет.
ВНИМАНИЕ!!! Повторное включение лампы рекомендуется через 15-20 минут, так как для применяемых в установке ламп затруднен горячий пуск.
Нажмите кнопку «ВЫКЛ». Тканевый цилиндр начнет терять форму и складываться. Придерживая его, помогите цилиндру сложиться, не допуская удара верхней части о землю и другие предметы.
Отключите установку от сети. Для осветительного устройства с встроенной электростанцией выключите её в соответствии с инструкцией по эксплуатации.
Убедитесь, что лампа полностью остыла, сверните наиболее рационально тканевый цилиндр вместе с капсулой и уложите его в юбку-чехол.
Меры безопасности
- Замену лампы и обслуживание осветительной установки производите только при отключенной сети и полностью остывшей лампе.
- Используйте только лампы указанные в технических характеристиках.
- При работе установки старайтесь уберечь её от механических повреждений, которые могут привести к снижению безопасности установки.
- При использовании осветительного устройства со встроенной электростанцией строго соблюдайте требования изложенные в её инструкции по эксплуатации.
Регламентные работы
- Регламентные работы необходимо проводить в авторизованном сервисном центре.
- После 500 часов работы необходимо заменить графитовые щетки мотора нагнетателя воздуха, почистить и отшлифовать коллектор мотора нагнетателя воздуха, почистить или заменить воздушный фильтр.
- После 1000 часов работы необходимо заменить нагнетатель воздуха и тканевый цилиндр.
- Замену лампы проводите самостоятельно по мере необходимости. Доступ к лампе осуществляется через застежку в нижней части цилиндра под юбкой – чехлом.
ВНИМАНИЕ!!! Если лампа была разбита убедитесь в том что осколки стекла удалены из тканевого цилиндра так как они могут повредить ткань.
Возможные неисправности
- Тканевый цилиндр надувается до необходимого состояния, а лампа не зажигается – повреждена или перегорела – заменить лампу.
- Вентилятор не работает, а лампа зажигается – стерлись щетки вентилятора – заменить щетки.
- Вентилятор работает, лампа зажигается, а тканевый цилиндр не надувается до необходимого состояния – загрязнен фильтр, поврежден цилиндр или не отрегулирован клапан – почистить фильтр, зашить, заклеить или заменить тканевый цилиндр, отрегулировать клапан.
- Нет питания – проверить УЗО.
Утилизация
- Осветительная установка не содержит драгоценных металлов и токсичных веществ и утилизируется обычным способом.
- Применяемые источники света содержат ртуть и тугоплавкие металлы, и должны сдаваться соответствующим предприятиям по переработке отходов.
Транспортирование и хранение
Транспортирование установки может производится всеми видами закрытых транспортных средств в соответствии с требованиями ГОСТ 23216 и правилами перевозки грузов, действующими на каждом виде транспорта.
В случае транспортирования изделия на открытых автомашинах и железнодорожных платформах установка в заводской упаковке должна быть укрыта брезентом, исключающим попадание на неё пыли и атмосферных осадков.
Установка должна храниться в сухих помещениях с температурой воздуха от +5 до +45 С°.
Срок хранения – 5 лет со дня отгрузки.
