УТВЕРЖДАЮ



ПЛАН-КОНСПЕКТ

для проведения занятий с личным составом дежурного караула (смены) №

специальной пожарно-спасательной части №

Тема: Пожарный инструмент и аварийно-спасательное оборудование.

Занятие . Назначения, устройство, тактико-технические характеристики пожарных стволов: ручные пожарные стволы РСК-50, РСП-50, РСКЗ-70, ОРТ-50, ОРТ-50А, КУРС-8, РСКУ-50А, СРВД-2/300; ГПС-600, ГПС-2000м, ПУРГА-5, СВП-4, СВПУ-4; лафетные пожар

УТВЕРЖДАЮ



ПЛАН-КОНСПЕКТ

для проведения занятий с личным составом дежурного караула (смены) №

специальной пожарно-спасательной части №

Тема: Пожарный инструмент и аварийно-спасательное оборудование.

Занятие . Назначения, устройство, тактико-технические характеристики пожарных стволов: ручные пожарные стволы РСК-50, РСП-50, РСКЗ-70, ОРТ-50, ОРТ-50А, КУРС-8, РСКУ-50А, СРВД-2/300; ГПС-600, ГПС-2000м, ПУРГА-5, СВП-4, СВПУ-4; лафетные пожарные стаолы ПЛС-П20, СЛС-20. Технология работы с пожарными стволами.

Дата:

Время: 2 учебных часа (0900-1035)

Цель занятия: Знать назначение, общее устройство, тактико-технические характеристики пожарных стволов.

Место проведения: учебный класс, территория возле ГБМ.

Метод проведения: лекция, практическое занятие

ОСНОВНЫЕ ДОКУМЕНТЫ И ЛИТЕРАТУРА:

1. Технология работы с пожарными стволами. Назначение, виды, устройство, ТТХ характеристики ручных и лафетных пожарных стволов.

2. Справочник РТП

Материально-техническое обеспечение: оборудование учебного класса, плакаты и наглядные пособия., пожарные стволы.

Содержание:

Подготовительная часть – 5 минут………………………………………………2 стр.

Основная часть – 30- минут…………………………………………………...….2 стр.

Назначения, устройство, тактико-технические характеристики пожарных стволов: ручные пожарные стволы РСК-50, РСП-50, РСКЗ-70, ОРТ-50, ОРТ-50А, КУРС-8, РСКУ-50А, СРВД-2/300; ГПС-600, ГПС-2000м, ПУРГА-5, СВП-4, СВПУ-4; лафетные пожарные стволы ПЛС-П20, СЛС-20. Технология работы с пожарными стволами….………..2 стр.

Заключительная часть – 10 минут……………………………………..…........41 стр.

1. Подготовительная часть (5 минут)

проверка обучаемых, согласно списка;

проверка у обучаемых средств материального обеспечения занятий (учебные пособия, рабочие тетради (конспекты), ручки и т.д.);

содержание занятия.

2. Основная часть (30 минут)

ручные пожарные стволы РСК-50, РСП-50, РСКЗ-70.

Конструкция универсальных ручных пожарных стволов позволяет формировать как сплошные, так и распылённые струи воды. Ствол РСК-50 состоит из корпуса 5, пробкового крана 3, насадка 12, соединительной напорной головки 6 (рис. 2.1.).



Рис. 2.1. Ручной пожарный ствол РСК-50.

1,2,9 – каналы; 3 – пробковый кран; 4 – ручка; 5 – корпус; 6 – соединительная головка; 7,10 – отверстия; 8 – полость; 11 – тангенциальные каналы; 12 – насадок.

При положении ручки 4 пробкового крана 3 вдоль оси корпуса 5 поток жидкости проходит через центральное отверстие и далее выходит из насадка 12 в виде компактной струи. При повороте ручки на 900 центральное отверстие перекрывается и поток жидкости из полости 8 пустотелой пробки крана через отверстия 7 и 10 поступает в каналы 1, 2 и 9. Через тангенциальные каналы 11 жидкость попадает в центральный распылитель и выходит из него закрученным потоком, который под действием центробежных сил при выходе из насадка распыляется, образуя факел с углом раскрытия 600. Аналогичный принцип работы заложен в конструкции универсальных стволов РСП-50 и РСП-70. Ствол РСКЗ-70 позволяет, кроме того, дополнительно формировать защитную водяную завесу.

Технические характеристики универсальных ручных пожарных стволов представлены в таблице № 2.1.

Таблица № 2.1.

Показатели Универсальные ручные пожарные стволы С защитной завесой

РСК-50 РСП-50 РСП-70 РСКЗ-70

Расход воды при давлении у ствола 0,4 МПа, л/с:

сплошной струи 2,7 2,7 7,4 7,4

распылённой струи 2,7 2,0 7,0 7,0

защитной струи — — — 2,3

Дальность струи при давлении у ствола 0,4 МПа, м:

сплошной струи 30 30 32 32

распылённой струи 12 11 15 15

Угол факела защитной завесы, град — — — 1200

Диаметр факела защитной завесы, м— — — 6

Присоединительная

арматура ГМ-50 ГМ-70

Масса ствола, кг2,2 1,6 2,8 3,0

Рабочее давление при подаче пены,

МПа — — — —

Расход раствора пенообразователя в воде, л— — — —

Дальность подачи пены, м— — — —

Кратность пены — — — —

комбинированные ручные пожарные стволы ОРТ-50, ОРТ-50А.

Наиболее многофункциональными являются комбинированные ручные стволы, которые позволяют формировать как водяную, так и пенную струи. Универсальность и комбинированность ручных пожарных стволов ОРТ-50, ОРТ-50А обуславливается возможностью реализации в одном изделии (без смены ствола) функций однорежимных стволов типа РС-70, СВП, РСК-50, а также насадков-распылителей турбинного типа НРТ-5 за счёт подачи двух независимо управляемых и регулируемых струй воды: центральной (обозначение «Ц») и периферийной (обозначение «П»).

Стволы ОРТ-50, ОРТ-50А предназначены:

для формирования и направления сплошной или распылённой струй воды, либо их комбинации;

для формирования и направления струи воздушно-механической пены низкой кратности;

для дополнительной защиты ствольщика от теплового воздействия защитной водяной завесой;

для перекрытия подачи огнетушащих веществ.

Достоинства стволов ОРТ-50, ОРТ-50А:

высокое качество распыления воды;

покрытие большей площади очага горения распылённой водой (в отличие от РСК-50);

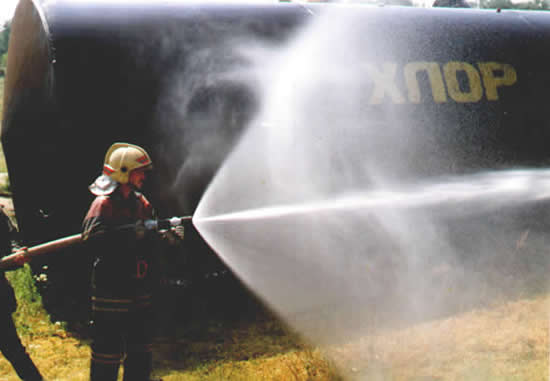

эффективная защита ствольщика водяным экраном при одновременной подаче в очаг горения сплошной либо распылённой центральной струи воды;

комбинирование различных струй и регулирование параметров распыления в зависимости от условий пожара;

создание водяной взвеси в малых замкнутых объёмах;

получение и подача воздушно-механической пены (кратностью 10 и 30) при работе с пеногенераторами;

дымоудаление либо вентиляция помещений тонкораспылённой струёй воды.

Ствол ОРТ-50, ОРТ-50А (рис. 2.2.) состоит из корпуса 1 с присоединённой муфтовой рукавной головкой 2, рукоятки 3, головки 4 и съёмного насадка-пеногенератора 5.







Рис. 2.1., 2.2., 2.3. Ручной комбинированный ствол ОРТ-50, ОРТ-50А.

Тактико-технические характеристики ручных универсальных пожарных стволов ОРТ-50, ОРТ-50А представлены в таблице № 2.2.

Таблица № 2.2.

Наименование параметра Обозначение режима

работы Показатель

ОРТ-50 ОРТ-50А

Условный проход, dу50 мм50 ммРабочее давление 0,4 – 0,8 МПа

(4 – 8 кгс/см2) 0,4 – 0,8 МПа

(4 – 8 кгс/см2)

Расход воды:

центральной сплошной струи

центральной распылённой

периферийной сфокусированной

периферийной с углом факела 400 Ц1Ц2П2П13,0 л/с3,0 л/с2,8 л/с1,1 л/с7,4 л/с7,4 л/с2,8 л/с2,3 л/сДальность водяных струй, не менее:

центральной сплошной

центральной распылённой

периферийной с углом факела 400 Ц1Ц2П232 м20 м17 м33 м20 м21 мДальность подачи пены стволом:

без пеногенераторас пеногенераторомП2 + Ц2

П2 + Ц2 10 – 12 м20 м11 – 13 м26,5 мКратность пены не менее 9 не менее 9

Габаритные размеры:

длина без пеногенераторадлина с пеногенераторомвысота 300 мм525 мм230 мм300 мм615 мм230 ммМасса:

без пеногенератора

с пеногенератором 1,3 кг1,6 кг1,3 кг1,7 кг

Рис. 2.4а. Центральная сплошная (компактная) струя.



Рис. 2.4б. Центральная распылённая струя.



Рис. 2.4в. Струя сплошная (компактная) с защитным экраном.



Рис. 2.4г. Центральная распылённая струя с защитным экраном.



Рис. 2.4д. Подача воздушно-механической пены низкой кратности.

.

Рис. 2.4е. Совместная работа центральной распылённой и периферийной струй – эффективная защита ствольщика при одновременной подаче центральной распылённой струи.



Рис. 2.4ж. Периферийная струя защитного экрана.



Рис. 2.4з. Центральная распылённая струя с периферийным защитным экраном.



Рис. 2.4и. Совместная работа центральной распылённой и периферийной сфокусированной струй – работа полным расходом распылённых струй.



Рис. 2.4к. Работа периферийной сфокусированной струи – тушение малым расходом воды (при тушении регулируемой периферийной струёй).



Рис. 2.4л. Работа центральной сплошной струи - подача воды на расстояние до 32 м.



Рис. 2.4м. Совместная работа центральной сплошной и периферийной струй – эффективная защита ствольщика при одновременной подаче центральной сплошной струи.

Управление стволом ОРТ-50 (ОРТ-50А).

Управление центральной струёй осуществляется поворотом рукоятки, имеющей 4 фиксируемые положения:

струя перекрыта – режим Ц0 – две позиции рукоятки с расположением «курка» рукоятки поперёк (справа либо слева оси ствола);

подача центральной сплошной струи – режим Ц1 – положение «курка» рукоятки вдоль оси ствола по направлению струи;

подача центральной распылённой струи – режим Ц2 – положение «курка» рукоятки вдоль оси ствола против направления струи.

Управление периферийной струёй осуществляется вращением головки ствола, в пределах угла 700 между ограничениями:

струя перекрыта – режим П0 – крайнее положение головки при её вращении по часовой стрелке (глядя по направлению подачи струи) до ограничения;

подача защитной завесы – режим П1 – промежуточное положение головки между ограничениями;

подача сфокусированной периферийной струи – режим П2 – крайнее положение головки при повороте её против часовой стрелки до ограничения.

В диапазоне угла поворота головки от режима П1 до П2 угол факела распыла периферийной струи регулируется от 1200 до 00 соответственно.

Независимое управление струями обеспечивает любое их сочетание.

Подача воздушно-механической пены без насадка-пеногенератора осуществляется при сочетании режимов Ц2 + П1 с настройкой угла факела распыла периферийной струи 500 – 600 и при рабочем давлении 6 – 7 кгс/см2.

Подача воздушно-механической пены на большое расстояние (высоту) осуществляется с присоединённым пеногенератором на режимах Ц2 + П2 (поворот головки до ограничения) при рабочем давлении 6 – 7 кгс/см2.

КУРС-8 (КУРС-8 с пеногенератором).

Ствол пожарный ручной комбинированный универсальный с регулируемым расходом КУРС-8 предназначен:

для формирования и направления сплошной или распылённой струй воды;

для формирования и направления струи воздушно-механической пены средней кратности (в комплекте с пеногенератором);

для защиты ствольщика от теплового воздействия защитной водяной завесой, с регулируемой степенью плотности экранирующего факела;

для перекрытия подачи огнетушащих веществ.

Тактико-технические характеристики ручного комбинированного универсального ствола КУРС-8 с регулируемым расходом представлены в таблице № 2.3.

Таблица № 2.3.



п/п. Наименование параметра Значение параметра

1. Условный проход, dу50 мм2. Рабочее давление 0,4 – 0,6 МПа (4 – 6 кгс/см2)

3. Расход воды:

сплошной струи

распылённой 2,0; 4,0; 6,0; 8,0 л/с (шаг 2,0 л/с)

2,0; 4,0; 6,0; 8,0 л/с (шаг 2,0 л/с)

4. Дальность водяных струй, не менее:

сплошной

распылённой, с углом факела 400 35 м18 м5. Диаметр факела защитной завесы (1200), не менее 6 м6. Рабочее давление подачи раствора пенообразователя 0,6 МПа (6 кгс/см2)

7. Дальность подачи пены стволом 20 м8. Кратность воздушно-механической пены (в комплекте с пеногенератором), не менее 20

9. Габаритные размеры:

длина

высота

ширина 351 мм185 мм105 мм10. Масса 2,5 кгПримечание. Значения показателей приведены при рабочем давлении 0,4 МПа (4 кгс/см2).

Ствол КУРС-8 (рис. 2.5.) состоит из корпуса (1) с присоединительной головкой ГМ-50 (2), вареньера перекрывного устройства и управления расходом (3), головки изменения геометрии струи (4). Ствол выполнен их нержавеющей стали и термостойких высокопрочных пластмасс.



Рис. 2.5., 2.5а. Ствол ручной комбинированный универсальный

с регулируемым расходом КУРС-8.



Рис. 2.6. Ствол ручной комбинированный универсальный с регулируемым расходом КУРС-8 с пеногенератором.



Рис. 2.7. Работа ручного универсального ствола КУРС-8 с пеногенератором.

Управление стволом КУРС-8.

Управление осуществляется вареньером и головкой ствола. Ствольщик, удерживая ствол за рукоятку, поворачивает вареньер против часовой стрелки до первого фиксированного положения, что соответствует расходу 2,0 л/с. Дальнейший поворот вареньера увеличивает расход с шагом 2,0 л/с до 8,0 л/с.

При вращении головки изменения геометрии струи по часовой стрелке до упора, устанавливается режим формирования сплошной струи. Вращение головки против часовой стрелки позволяет формировать распылённую струю.

Для включения режима промывки, без отключения ствола от рукавной линии, необходимо установить головку ствола на угол распыления 1200 и повернуть вареньер изменения расхода против часовой стрелки до упора (при включении режима промывки расход ствола 10,0 л/с).

Подача воздушно-механической пены осуществляется включением распылённой струи с расходом 6,0 л/с и углом факела 400 при рабочем давлении 0,6 МПа (6 кгс/см2). Для получения пены необходимо присоединить пеногенератор.











Рис. 2.8., 2.9., 2.10., 2.11., 2.12. Приёмы работы с ручным комбинированным универсальным пожарным стволом с регулируемым расходом КУРС-8.

РСКУ-50А.

Ствол пожарный ручной комбинированный универсальный перекрывной с регулируемым расходом и регулируемой геометрией струи предназначен для формирования и направления сплошной или распылённых (с изменяемым углом факела) струй воды или воздушно-механической пены низкой кратности (рис. 2.13.).РСКУ-50А применяется для тушения пожаров, охлаждения строительных и технологических конструкций, осаждения облаков АХОВ или радиоактивных газов, паров и пылей.

Тактико-технические характеристики ручного комбинированного универсального ствола РСКУ-50А с регулируемым расходом представлены в таблице № 2.4.

Таблица № 2.4.



п/п. Наименование параметра Значение параметра

1. Условный проход, dу50 мм2. Рабочее давление 0,4 – 0,6 МПа (4 – 6 кгс/см2)

3. Расход сплошной струи, при давлении 0,4 МПа, не менее 2,0; 4,0; 8,0 л/с4. Дальность водяных струй по крайним каплям, не менее:

сплошной

распылённой, с углом факела 400 35 м18 м5. Эффективная дальность распылённой струи (с углом факела 400), не менее 12 м6. Средняя интенсивность орошения распылённой струи (с углом факела 400), не менее 0,2 л/м2 × с

7. Диапазон угла факела распылённой струи 0 – 1200

8. Угол факела защитной завесы, не менее 1200

9. Диаметр факела защитной завесы (1200), не менее 6 м10. Расход раствора пенообразователя, не менее 2,0; 4,0; 8,0 л/с11. Дальность пенной струи, при 0,6 МПа, не менее 25 м12. Кратность воздушно-механической пены, не менее 9

13. Рабочее давление подачи раствора пенообразователя 0,6 МПа (6 кгс/см2)

14. Габаритные размеры:

длина

высота

ширина 280 мм250 мм100 ммМасса, не более 2,5 кгРис. 2.13., 2.14. Ствол пожарный ручной комбинированный универсальный РСКУ-50А.

ствол-распылитель высокого давления СРВД-2/300.

Ствол-распылитель с легкосъёмным пенным насадком высокого давления СРВД-2/300 (рис. 2.15., 2.16.) предназначен для формирования и направления сплошной или мелкораспылённой струи воды и воздушно-механической пены низкой кратности, применяется с катушкой рукавной КРВД-400-60(90). Cтвол-распылитель СРВДК-2/400-60 применяется для оснащения пожарных автомобилей, оборудованных насосом высокого давления с напором от 300 до 500 м.вод.ст. и номинальной подачей не менее 2,0 л/с Технические характеристики рукавной катушки СРВДК-2/400-60 представлены в таблице № 2.5.

Таблица № 2.5.

Тактико-техническая характеристика ручного пожарного

ствола-распылителя высокого давления СРВД-2/300

Наименование параметра Показатель

Рабочее давление 2,0 – 3,0 МПа (20 – 30 кгс/см2)

Расход воды или раствора пенообразователя 0,2 – 2,0 л/сДальность струй: водяной сплошной не менее 25 метровводяной распылённой не менее 16 метровпенной не менее 18 метровУгол факела распылённой струи 300

Длина напорного рукава 60 + 5 метровКратность пены, не менее 9

Масса ствола без пенного насадка / с пенным насадком, не более 2,2 / 2,8 кгМасса катушки с рукавом, не более 90 кг

Рис. 2.15., 2.16. Общий вид рукавной катушки со стволом СРВДК-2/400-60.







Рис. 2.17., 2.18., 2.19. Приёмы работы со стволом-распылителем

высокого давления СРВД-2/300.

Состав изделия: ствол-распылитель СРВДК-2/400-60 является функционально законченным изделием, в состав которого входят следующие элементы:

собственно ствол-распылитель высокого давления СРВД-2/300 с легко-съёмным пенным насадком;

катушка рукавная высокого давления КРВД-400-60, укомплектованная высоконапорным рукавом производства Италии (Чехии);

соединительный рукав для присоединения катушки к насосу;

присоединительное устройство для продувки рукавов сжатым воздухом.

Функциональные возможности:

формирование тонкораспылённой водной струи;

формирование сплошной водной струи;

формирование струи воздушно-механической пены низкой кратности;

укладка напорного рукава на барабан катушки при помощи встроенного электропривода (для модификации катушки с электроприводом);

ручная укладка напорного рукава на барабан при помощи рукоятки со встроенным редуктором.

Управление стволом (открытие, закрытие, изменение формы струи) обеспечивается поворотом рукоятки ствола. В катушке применён недеформируемый резиновый напорный рукав. Это даёт возможность работать со стволом, вытягивая рукав на требуемую длину, оставляя при этом часть рукава намотанным на барабан. Электропривод и элементы сопряжения катушки с рукавом размещены внутри барабана, а органы управления и сигнализации о режимах работы – на опорном кронштейне катушки, что делает конструкцию катушки компактной и удобной в работе. Для защиты электропривода от перегрузки предусмотрена электронная система защиты. Барабан катушки установлен на двух сферических шарикоподшипниках, исключающих подклинивание в процессе работы. Рабочие элементы выполнены из коррозионно-стойких алюминиевых сплавов и нержавеющих сталей. Ствол-распылитель соединён с рукавом через соединитель, обеспечивающий возможность поворота ствола вокруг оси рукава. Питание электропривода осуществляется от бортовой электросети пожарного автомобиля.

воздушно-пенные стволы (пеногенераторы) ГПС-600, ГПС-2000М.

Пенный ствол – устройство, устанавливаемое на конце напорной линии для формирования из водного раствора пенообразователя воздушно-механической пены различной кратности.

Для получения воздушно-механической пены средней кратности из водного раствора пенообразователя предназначены воздушно-пенные стволы (пеногенераторы) типа ГПС.

В зависимости от производительности по пене выпускаются следующие типоразмеры генераторов: ГПС-200, ГПС-600, ГПС-2000. Их технические характеристики представлены в таблице № 2.10.

Таблица № 2.10.

Показатель Размерность Генератор пены средней кратности

ГПС–600 ГПС–2000М

Расход по пене л/с 600 2000

Кратность пены 80 – 100 80 – 100

Давление перед распылителем МПа 0,4 – 0,6 0,4 – 0,6

Расход 4–6% раствора пенообразователя в воде л/с 5,0 – 6,0 16,0 – 20,0

Дальность подачи пены м 10 12

Соединительная головка ГМ-70; ГМ-80 ГМ-80

Генераторы пены ГПС-200, ГПС-600 и ГПС-2000 по конструкции идентичны и отличаются только геометрическими размерами распылителя и корпуса. Генератор представляет собой водоструйный эжекторный аппарат переносного типа и состоит из следующих основных частей (рис. 2.43., 2.44., 2.45.) корпуса генератора 1 с направляющим устройством, пакета сеток 2, распылителя центробежного 3, насадка 4 и коллектора 5. К коллектору генератора при помощи трех стоек крепится корпус распылителя, в котором вмонтирован распылитель 3 и муфтовая головка ГМ-70. Пакет сеток 2 представляет собой кольцо, обтянутое по торцевым плоскостям металлической сеткой с размером ячеек 0,8 мм. Распылитель вихревого типа 3 имеет шесть окон, расположенных под углом 120, что вызывает закручивание потока рабочей жидкости и обеспечивает получение на выходе распылённой струи. Насадок 4 предназначен для формирования пенного потока после пакета сеток в компактную струю и увеличения дальности полёта пены. Воздушно-механическая пена получается в результате смешения в генераторе в определённой пропорции трёх компонентов: воды, пенообразователя и воздуха. Поток раствора пенообразователя под давлением подаётся в распылитель. Выходящая из него распылённая струя за счёт эжекции подсасывает воздух и перемешивается с ним. Смесь капель пенообразующего раствора и воздуха попадает на пакет сеток. На сетках деформированные капли образуют систему растянутых плёнок, которые, замыкаясь в ограниченных объёмах, составляют сначала элементарную (отдельные пузырьки), а затем массовую пену. Энергией вновь поступающих капель и воздуха масса пены выталкивается из пеногенератора.





Рис. 2.43., 2.44., 2.45. Генератор пены средней кратности ГПС-600.



Рис. 2.46. Работа генератора пены средней кратности ГПС-600.





Рис. 2.47., 2.48. Работа генератора пены средней кратности ГПС-2000М.

установка комбинированного тушения «ПУРГА-5».

Установка комбинированного тушения (далее – УКТП) «Пурга-5» предназначена для создания и подачи в очаг пожара распылённых струй воды и воздушно-механической пены средней кратности. УКТП «Пурга» используют для тушения крупномасштабных пожаров горючих жидкостей, твёрдых горючих материалов, а также создания светотеплозащитных экранов в районах аварий, катастроф, стихийных бедствий, для дегазации и дезактивации объектов гражданского и военного назначения.

УКТП «Пурга-5» работоспособна при использовании всех типов отечественных пенообразователей, в том числе плёнкообразующих (фторированных) с концентрацией от 3 до 6 % и зарубежных от 1 до 6 %.

Тактико-технические характеристики установки комбинированного тушения «Пурга-5» представлены в таблице № 2.11.

Таблица № 2.11.



п/п. Наименование параметра Значение параметра

1. Условный проход, dу50 мм2. Рабочее давление 0,8 МПа

(8 кгс/см2)

3. Расход воды при рабочем давлении 5,0 л/с

4. Расход водного раствора пенообразователя 5,0 + 1,0 л/с5. Дальность струи (по крайним каплям) при рабочем давлении:

водяной

пенной 20 м20 м6. Кратность воздушно-механической пены 50 – 70

7. Масса 8,2

9. Габаритные размеры:

длина

высота (с рукояткой)

диаметр корпуса 860 мм395 мм310 мм7

6

3

1

2

5



Рис. 2.49., 2.50. Установка комбинированного тушения «Пурга-5».

УКТП «Пурга-5» (рис. 2.49., 2.50.) состоит из корпуса (1), пакета сеток (2), форсунки (3), стыковочных элементов и узлов вращения. На форсунку (3) навинчивается соединительная головка (5), переходник (6) под установку затвора (7). Корпус (1) выполнен из нержавеющей стали толщиной 0,8 мм и представляет собой цилиндр, с одного торца которого установлен пакет сеток (2).

Принцип работы заключается в следующем: поток водопенного раствора под рабочим давлением подаётся в установку и через форсунку (3) направляется на пакет сеток (2), где формируется пена средней кратности. Струя пены средней кратности, попадая в очаг горения, изолирует поверхность горючего вещества от доступа воздуха (кислорода) и охлаждает её.





Рис. 2.51., 2.52. Тактико-технические характеристики УКТП «Пурга-5».

Отличие УКТП «Пурга-5» от аналогов:

увеличенной дальностью подачи пены средней кратности;

повышенной скоростью растекания пены по поверхности горения.





Рис. 2.53., 2.54. Работа установки комбинированного тушения «Пурга-5».

СВП-4.

Для получения пены низкой кратности применяются ручные воздушно-пенные стволы СВП.

В стволе СВП (рис. 2.55.) пенообразующий раствор, проходя через отверстие 2 в корпусе ствола 1, создает в конусной камере 3 разрежение, благодаря которому воздух подсасывается через отверстия, равномерно расположенные в направляющей трубе 4 ствола. Поступающий в трубу воздух интенсивно перемешивается с пенообразующим раствором и образует на выходе из ствола струю воздушно-механической пены.



Рис. 2.55. Ствол воздушно-пенный СВП.

Технические характеристики пожарных стволов для получения пены низкой кратности представлены в таблице № 2.12.

Таблица № 2.12.

Показатель Размер-

ностьТип ствола

СВП СВПЭ–2 СВП–4 СВПЭ–8

Расход по пене м3/мин 4 2 4 8

Рабочее давление перед стволом МПа 0,4–0,6 0,6 0,6 0,6

Расход воды л/с - 4,0 7,52 16,0

Расход 4–6% раствора

Пенообразователя л/с 5–6 - 0,48 -

Кратность пены на выходе из ствола 7,0

(не менее) 8,0

(не менее)

Дальность подачи пены м 28 15 18 20

Соединительная головка ГЦ–70 ГЦ–50 ГЦ–70 ГЦ–80

ручной комбинированный воздушно-пенный ствол «СВПК-4».

Ручной комбинированный воздушно-пенный ствол типа «СВПК-4» предназначен для формирования и направления струй воздушно-механической пены низкой и средней кратности при тушении пожаров, а также для перекрытия потока. Универсальность ствола СВПК-4 обусловлена возможностью реализации в одном изделии (без смены ствола) функций однорежимных стволов типа СВП (воздушно-пенный низкой кратности) и генератора пены средней кратности ГПС-600 за счёт подачи пены в разных режимах и формирования струи пены низкой и средней кратности. Ствол обеспечивает возможность значительной экономии раствора пенообразователя за счёт перекрытия потока. Многофункциональность и удобство управления в сочетании со сравнительно небольшими габаритными размерами и массой ствола обеспечивают возможность работы без подствольщика в труднодоступных местах: на объектах нефтехимических и нефтеперерабатывающих производств, в аэропортах, на транспорте, при ликвидации лесных пожаров и др. Стволом может комплектоваться мобильная пожарная техника.



Рис. 2.56., 2.57., 2.58. Ручной комбинированный воздушно-пенный ствол «СВПК-4».

Таблица № 2.13.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ «СВПК-4»

Условный проход, dу, мм ................................... 70

Рабочее давление, МПа ...................................... 0,4 ÷ 0,6 (4 ÷ 6 кгс/см2)

Расход раствора пенообразователя, л/с,

не менее ................................................................ 5,0

Кратность пены:

низкая, не менее .................................................... 9

средняя ..................................................................70 + 20

средняя повышенной дальности, не менее ....... 25

Дальность струй пены, м, не менее

низкой кратности ...................................................30

средней кратности ................................................ 12

средней кратности повышенной дальности ....... 24

Габаритные размеры, мм, не более:

длина ....................................................................... 570

высота ..................................................................... 330

Масса, кг, не более ................................................. 4,2

Лафетные пожарные стволы:

переносной лафетный ствол ПЛС-П20.

Переносной лафетный ствол ПЛС-П20 (рис. 2.59.) состоит из корпуса 1, напорных патрубков 3, приемного корпуса 4, фиксирующего устройства 5, рукоятки управления 6. В приёмном корпусе имеется обратный шарнирный клапан, который позволяет присоединять и заменять рукавные линии к напорному патрубку без прекращения работы ствола. Внутри корпуса 1 трубы ствола установлен четырёхлопастной успокоитель. Для подачи воздушно-механической пены для формирования водяной струи насадок на корпусе трубы заменяют на насадок для формирования пены низкой кратности 2.



Рис. 2.59. Общий вид ПЛС-П20.

1 – корпус ствола; 2 – воздушно-пенный насадок; 3 – напорный патрубок; 4 – приёмный корпус; 5 – фиксирующее устройство; 6 – рукоятка управления.

Основные технические характеристики лафетного ствола ПЛС-П20 представлены в таблице № 2.14.

Таблица № 2.14.

Показатели Размерность Диаметр насадка, мм22 28 32

Рабочее давление МПа 6,0 6,0 6,0

Расход воды л/с 19 23 30

Расход пены м3/мин - 12 -

Длина струи - воды м 61 67 68

- пены м - 32 -





Рис. 2.60., 2.61. Работа переносного лафетного ствола ПЛС-П20.

3. Заключительная часть (10 минут)

отвечаю на вопросы обучаемых, возникшие в ходе занятия;

приведения в порядок учебной базы;

выводы занятия;

краткий опрос по пройденной теме;

задание на самостоятельную подготовку:

Назначения, устройство, тактико-технические характеристики пожарных стволов: ручные пожарные стволы РСК-50, РСП-50, РСКЗ-70, ОРТ-50, ОРТ-50А, КУРС-8, РСКУ-50А, СРВД-2/300; ГПС-600, ГПС-2000м, ПУРГА-5, СВП-4, СВПУ-4; лафетные пожарные стаолы ПЛС-П20, СЛС-20. Технология работы с пожарными стволами.

План конспект составил:



Рекомендуемый контент:


Клуб пожарных | Fireman.club Контакты:
Адрес: RU Интернет, https://fireman.club/
Электронная почта: firemanclub@mail.ru Телефон: +7 495 000 0000
