Опасные грузы по классификации ООН: Аварийные карточки АХОВ

Аварийная карточка опасного груза – документ, сопровождающий опасный груз и служащий руководством для оперативного устранения аварийной ситуации.

Содержит общие указания о свойствах опасного груза (внешний вид, проявление специфических свойств вещества при нарушении тары, поражающие факторы), о его взрывопожароопасности, опасных свойствах при действии на человеческий организм, о средствах индивидуальной защиты.

В аварийной карточке указываются необходимые меры общего характера (зона возможного заражения, меры помощи пострадавшим и т.д.), действия при утечке или разливе опасного вещества, при возникновении пожара, а также меры первой доврачебной и врачебной помощи пострадавшим.

Виды опасностей:

• 1) взрывоопасность;
• 2) огнеопасность;
• 3) ядовитость (токсичность);
• 4) едкость (коррозийность);
• 5) радиоактивность;
• 6) окисление (свойства, способствующие горению).

Маркировка транспорта

Идентификационный номер опасности грузов

Согласно значений, указанных в колонке 20 таблицы А главы 3.2 ДОПОГ, определяется идентификационный номер опасности вещества. Он необходим, в том числе для указания в ВЕРХНЕЙ части таблички оранжевого цвета в установленных случаях.

Обозначение видов опасности

(на схеме выше – знак ромб и цифра 3 в знаке)

Значения идентификационных номеров опасности

(на схеме выше – прямоугольный знак и цифры 33)

Номер вещества ООН

(на схеме выше прямоугольный знак и цифры 1203)

Маркировка вагона-цистерны

Отличительные полосы наносимые на вагоны-цистерны

(с изменениями на 29 октября 2011 года)

На цистерны для нижеследующих сжиженных газов на уровне продольной оси вдоль котла наносится полоса шириной 300 мм:

• для 1005 аммиака – желтого цвета;
• 1017 хлора – защитного (темно-зеленого) цвета;
• для воспламеняющихся газов с классификационным кодом: 2F, 3F,4F – красного цвета.

(Рисунок в редакции, введенной в действие с 1 января 2012 года Протоколом СЖТ СНГ от 29 октября 2011 года N 55)

На вагоны-цистерны, в которых перевозятся указанные ниже жидкие грузы, на уровне продольной оси вдоль цилиндрической части котла с обеих сторон наносят полосы шириной 500 мм соответствующих цветов:

Классы опасности

Грузы делятся на 13 классов опасности в соответствии с классификацией:

• 1 класс — взрывчатые материалы и предметы;
• 2 класс — сжатые, сжиженные и растворённые под давлением газы;
• 3 класс — легко воспламеняющиеся жидкости;
• 4.1 класс — легко воспламеняющиеся твёрдые вещества;
• 4.2 класс — самовозгорающиеся вещества;
• 4.3 класс — вещества, выделяющие воспламеняющиеся газы при соприкосновении с водой;
• 5.1 класс — окисляющие вещества;
• 5.2 класс — органические пероксиды;
• 6.1 класс — ядовитые вещества;
• 6.2 класс — побочные продукты переработки животных и инфекционные вещества;
• 7 класс — радиоактивные материалы;
• 8 класс — коррозирующие вещества;
• 9 класс — прочие опасные вещества.

Класс 1

Взрывчатые вещества и изделия

Взрывчатые материалы, которые по своим свойствам могут взрываться, вызывать пожар со взрывчатым действием, а также устройства, содержащие взрывчатые вещества и средства взрывания, предназначенные для производства пиротехнического эффекта.

** – место для указания подкласса.

* – место для указания группы совместимости.

Фон: оранжевый, цифры: черные.

Группы совместимости 1 класса

Вещества и изделия 1 класса разделены на 13 групп совместимости, из них к автомобильной перевозке допускается 12.

Вещества с номерами ООН – 0020, 0021, отнесённые к группе K, запрещены к перевозке.

Группа совместимости указывается для конкретного номера ООН в колонке 3b таблицы А главы 3.2 ДОПОГ, после нумерации подкласса. Например, для номера ООН 0066 “Шнур огнепроводный”, согласно таблицы, группа совместимости G.

Класс 2

Газы

К классу 2 относятся газы, их смеси, а также изделия, с их содержанием. Вещества данного класса обладают такими свойствами как – токсичность, легковоспламеняемость, коррозионность, окисление, удушение.

Газы сжатые, сжиженные охлаждением и растворённые под давлением, отвечающие хотя бы одному из следующих условий:

• абсолютное давление паров при температуре 50⁰С равно или выше 3 кгс/см³ (300 кПа);
• критическая температура ниже 50⁰С;
• сжатые, критическая температура которых ниже 10⁰C;
• сжиженные, критическая температура которых равна или выше 10⁰С, но ниже 70⁰С;
• сжиженные, критическая температура которых равна или выше 70⁰С;
• растворённые под давлением;
• сжиженные переохлаждением;
• аэрозоли и сжатые газы, попадающие под действие специальных предписаний.

Грузы данного класса подразделяют на:

1. Сжатые газы – газы, которые являются полностью газообразными при t=-50°C, будучи загружены под давлением для транспортировки.
2. Сжиженные газы – те газы, которые являются частично жидкими при t>-50°C, будучи загружены под давлением для транспортировки.
3. Охлажденные сжиженные газы – те газы, которые загружены под давлением для транспортировки, являются частично жидким вследствие низкой температуры.
4. Растворенные газы – газы растворены в жидком растворителе.
5. Распылители аэрозольные, а также емкости, содержащие газ.
6. Другие изделия, которые содержат газ под давлением.
7. Газы находящиеся не под давлением.

Класс 3

Легковоспламеняющиеся жидкости

К классу 3 относятся легковоспламеняющиеся жидкости, смеси жидкостей, а также жидкости, содержащие твёрдые вещества в растворе или суспензии, которые выделяют легковоспламеняющиеся пары, имеющие температуру вспышки в закрытом тигле 60⁰С и ниже. Температурой вспышки называют наиболее низкую температуру жидкости, при которой ее пары образуют с воздухом легковозгораемую смесь. Опасным свойством данного класса веществ является их способность к образованию паров, которые легковоспламеняемы.

Класс 4

Легковоспламеняющиеся твердые вещества, самовозгорающиеся вещества, вещества, выделяющие воспламеняющиеся газы при взаимодействии с водой.

К классу 4 относятся вещества, которые в процессе транспортировки являются легковоспламеняемыми в результате поглощения влаги (взаимодействия с водой), трения, нагревания, а также химического самопроизвольного превращения.

Класс 5

Окисляющие вещества и органические пероксиды

К классу 5 относятся вещества способные, в определенных условиях, к самовозгоранию и взрыву. Такие вещества могут выделять кислород и поддерживать горение.

Класс 6

Токсичны и инфекционные вещества

К классу 6 относятся токсичные и инфекционные вещества, которые при попадании в организм человека могут привести к отравлению, заболеванию, смерти.

Класс 7

Радиоактивные материалы

К классу 7 относятся радиоактивные вещества, удельная активность которых превышает 2 нКи/г. Основной опасностью таких грузов является: радиоактивное α-, β-, γ-излучение, выделение тепловой энергии в значительных количествах, возникновение неконтролируемой цепной реакции и взрыва.

В случае повреждения тары/упаковки таких грузов, во время перевозки, транспортные средства подвергаются радиоактивному загрязнению. При нарушении установленных правил и норм перевозки грузов седьмого класса, люди могут подвергнуться радиоактивному облучению – это грозит нарушениями работы иммунной системы, ожогами, раковыми заболеваниями крови и органов, выпадением волос.

Класс 8

Коррозионные вещества

К классу 8 относятся коррозионные вещества, способные нанести повреждения слизистым оболочкам, коже и дыхательным путям людей, а также вызвать коррозию металлов и повреждение грузовых транспортных средств. Такие вещества могут инициировать пожар, в результате их взаимодействия с химическими веществами или органическими материалами.

Класс 9

Прочие опасные вещества и изделия

К классу 9 относятся вещества, обладающие низкой опасностью в процессе их доставки, но требующие соблюдения определенных правил транспортировки. Эти вещества не отнесены к вышеперечисленным классам опасности, и при транспортировки представляют опасность, не описанную в других классах.

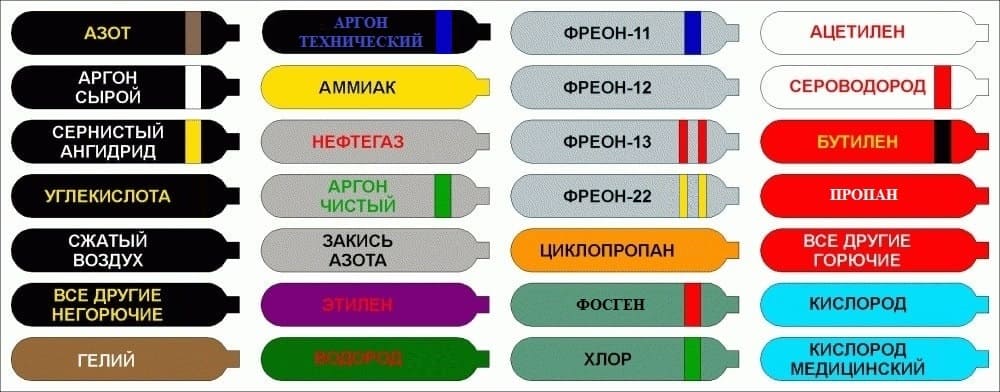

Отличительная окраска и идентификация по газовым баллонам

В соответствии с предложением № 3 к техническому регламенту Таможенного союза «О безопасности оборудования, работающего под избыточным давлением» (ТР ТС 032/2013), утверждены следующие требования к отличительной окраске и идентификационной информации баллонов.

Текст надписи (Газ)	Цвет баллона	Цвет надписи	Цвет полосы	Пример
Азот	Чёрный	Жёлтый	Коричневый	Азот
Аммиак	Жёлтый	Чёрный	—	Аммиак
Аргон сырой	Чёрный	Белый	Белый	Аргон сырой
Аргон технический	Чёрный	Синий	Синий	Аргон технический
Аргон чистый	Серый	Зелёный	Зелёный	Аргон чистый
Ацетилен	Белый	Красный	—	Ацетилен
Бутилен	Красный	Жёлтый	Чёрный	Бутилен
Водород	Тёмно-зелёный	Красный	—	Водород
Гелий	Коричневый	Белый	—	Гелий
Закись азота (Оксид диазота)	Серый	Чёрный	—	Закись азота
Кислород	Голубой	Чёрный	—	Кислород
Кислород медицинский	Голубой	Чёрный	—	Кислород медицинский
Нефтегаз (природный газ)	Серый	Красный	—	Нефтегаз
Сернистый ангидрид (Диоксид серы)	Чёрный	Белый	Жёлтый	Сернистый ангидрид
Сероводород	Белый	Красный	Красный	Сероводород
Сжатый воздух	Чёрный	Белый	—	Сжатый воздух
Углекислота	Чёрный	Жёлтый	—	Углекислота
Фосген	Защитный	—	Красный	Фосген
Фреон-11	Серебристый	Чёрный	Синий	Фреон-11
Фреон-12	Серебристый	Чёрный	—	Фреон-12
Фреон-13	Серебристый	Чёрный	Две красных	Фреон-13
Фреон-22	Серебристый	Чёрный	Три жёлтых	Фреон-22
Хлор	Защитный	—	Зелёный	Хлор
Циклопропан	Оранжевый	Чёрный	—	Циклопропан
Этилен	Фиолетовый	Красный	—	Этилен
Все остальные горючие газы	Красный	Белый	—	Пропан
Все остальные негорючие газы	Чёрный	Жёлтый	—	Неон

Примечания:

1. Окраску баллонов и нанесение надписей при эксплуатации производят организации-изготовители, наполнительные станции (пункты наполнения) или испытательные пункты (пункты проверки) в соответствии с вышеуказанными требованиями ТР ТС 032/2013.
2. Надписи на баллонах наносят по окружности на длину не менее 1/3 окружности, а полосы – по всей окружности, причем высота букв на баллонах вместимостью более 12 литров должна быть 60 мм, а ширина полосы 25 мм. Размеры надписей и полос на баллонах вместимостью до 12 литров должны определяться в зависимости от величины боковой поверхности баллонов.

Источники:

• Соглашение о международной перевозке грузов ДОПОГ том 1 и 2 (в редакции от 01.01.2023 года);
• ГОСТ Р 57479-2017 Грузы опасные. Маркировка;
• Решение Совета Евразийской экономической комиссии от 02.07.2013 N 41 (ред. от 23.04.2021) “О техническом регламенте Таможенного союза “О безопасности оборудования, работающего под избыточным давлением” (вместе с “ТР ТС 032/2013. Технический регламент Таможенного союза. О безопасности оборудования, работающего под избыточным давлением”);
• Приложение N 14 к протоколу СЖТ СНГ от 22 мая 2009 года N 50 Правила перевозок жидких грузов наливом в вагонах-цистернах и вагонах бункерного типа для перевозки нефтебитума (с изменениями на 27 ноября 2020 года);
• АВАРИЙНЫЕ КАРТОЧКИ на опасные грузы, перевозимые по железным дорогам (с изменениями на 27 ноября 2020 года), утверждены Советом по железнодорожному транспорту государств – участников Содружества, Протокол от 30.5.2008 года N48;
• ADR, фр. Accord Dangereuses Route – Договор европейских государств о международных перевозках опасных грузов. Создан по инициативе ООН.
