Упражнение 2.7.1. Подготовка к работе гидравлического аварийно-спасательного инструмента и перекусывание арматуры с помощью разжим-кусачек

В плане-конспекте рассмотрены следующие вопросы:

1. Организация занимающихся.
2. Общее укрепление организма и подготовка к более напряженной работе.
3. Упражнение 2.7.1 «Подготовка к работе гидравлического аварийно-спасательного инструмента и перекусывание арматуры с помощью разжим-кусачек»:

• Требования охраны труда при выполнении упражнения.
• Изучение приёмов и элементов упражнения.
• Условия выполнения упражнения.
• Описание выполнения упражнения.
• Оценка выполнения упражнения.

4. Подведение итогов занятия.

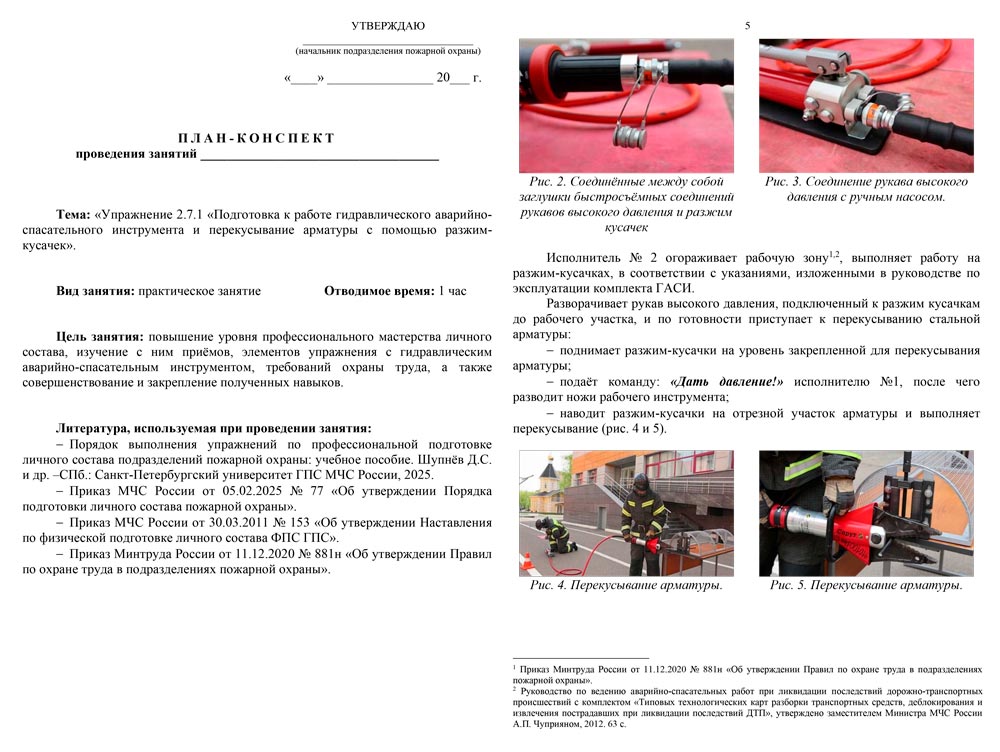

План-конспект: Упражнение 2.7.1. Подготовка к работе гидравлического аварийно-спасательного инструмента и перекусывание арматуры с помощью разжим-кусачек (6 листов)

Подготовка к работе ГАСИ и перекусывание арматуры

При использовании гидравлического аварийно-спасательного оборудования и инструмента (далее – ГАСИ) проверяется состояние шлангов и соединительных штуцеров. Осматриваются режущие кромки инструмента, которые в случае неисправности – заменяются, затем протираются маслом.

Запрещается работать с ГАСИ при:

• подтекании жидкости из гидросистемы (штуцеров, шлангов, уплотнительных колец);
• наличии сколов режущей поверхности инструмента;
• ослаблении крепления губок режущего элемента.

Меры безопасности при работе с ГАСИ (кусачками, ножницами), разжимами (расширителями), домкратами:

На эту тему ▼

Гидравлический аварийно-спасательный инструмент

принцип работы, виды устройств и их ТТХ

• кусачки (ножницы) устанавливать к перерезаемой (перекусываемой) конструкции (детали) под углом 90°;
• при резке (перекусывании) не удерживать инструмент в первоначальном положении силой, в процессе резки он может поворачиваться, следуя линии наименьшего сопротивления;
• следить за работой инструмента в процессе резания (перекусывания), за перемещением кусачек;
• при перемещении кусачек в направлении, опасном для спасателя или других работающих лиц, следует немедленно отпустить предохранительную рукоятку или повернуть ее в противоположном направлении;
• при возникновении в ходе резки (перекусывания) непосредственной опасности для спасателя или пострадавшего, работа должна быть немедленно прекращена;
• резку массивных элементов, деталей, конструкций производить в углублении режущей части кусачек. При резке режущие челюсти должны быть сомкнуты, не отклоняться друг от друга более чем на 2-3 мм. При отклонении более чем на 5 мм или перекрещивании челюстей, работа должна быть немедленно прекращена;
• резку массивных элементов или элементов, которые в процессе резки могут упасть или отлететь, производить с фиксацией их помощником. Перед началом перерезания опор, поддерживающих определенные конструкции, эти конструкции должны быть стабилизированы.

Условия выполнения

На специально отведенной площадке располагаются комплект ГАСИ (рукава высокого давления отсоединены): ручной насос; разжим-кусачки (комбинированные ножницы) и сигнальные дорожные конусы в количестве 4 штук. На расстоянии 6 метров от ГАСИ находится зона проведения работ (5×5 м), рабочий участок, где установлены стойки, в которых размещена стальная арматура диаметром 10 мм. Двое исполнителей находятся на линии старта в одном метре от комплекта ГАСИ.

Описание выполнения

По команде: «К выполнению упражнения – ПРИСТУПИТЬ!», оба исполнителя направляются к площадке с комплектом ГАСИ.

Исполнитель № 1 выполняет работу на ручном насосе, для чего выполняет действия, представленные в руководстве по эксплуатации комплекта ГАСИ:

• снимает заглушки с быстросъемных соединений на рукаве и ручном насосе и соединяет их между собой;
• соединяет один конец рукава высокого давления с источником давления (ручной насос), а второй с разжим-кусачками (комбинированные ножницы);
• включает источник давления путем поворота маховичка блока управления до упора против часовой стрелки;
• создает рабочее давление в линии путем перемещения рукояти в вертикальной проекции в диапазоне 100-150 мм;

после окончания выполнения упражнения возвращает маховичок в нейтральное положение.

Исполнитель № 2 огораживает рабочую зону, выполняет работу на разжим-кусачках, в соответствии с указаниями, изложенными в руководстве по эксплуатации комплекта ГАСИ.

Разворачивает рукав высокого давления, подключенный к разжим кусачкам до рабочего участка, и по готовности приступает к перекусыванию стальной арматуры:

• поднимает разжим-кусачки на уровень закрепленной для перекусывания арматуры;
• подаёт команду: «Дать давление!» исполнителю №1, после чего разводит ножи рабочего инструмента;
• наводит разжим-кусачки на отрезной участок арматуры и выполняет перекусывание.

Упражнение 2.7.1 считается выполненным, если: зона проведения работ оцеплена, арматура перекусана. Размер безопасной зоны определяется в соответствии с руководством по эксплуатации ГАСИ.

Оценка выполнения

• «отлично» – 25 сек;
• «хорошо» – 30 сек;
• «удовлетворительно» – 35 сек.
