В плане-конспекте рассмотрены следующие вопросы:
- Назначение, технические характеристики, устройство, комплектность и принцип работы дозиметра-радиометра ДРБП-03.
- Порядок подготовки и правила работы с дозиметром-радиометром ДРБП-03.
- Дополнительные возможности, использование сервисных функций, особенности эксплуатации и техническое обслуживание дозиметра-радиометра ДРБП-03.

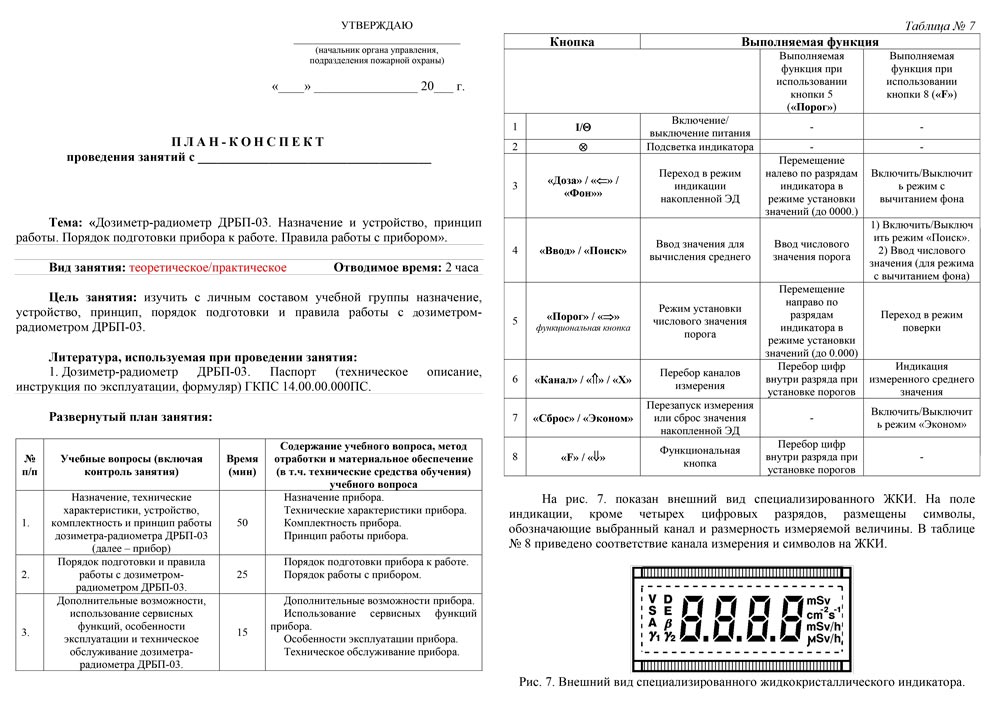

План-конспект: Дозиметр-радиометр ДРБП-03 (17 стр.)
Назначение
Дозиметр-радиометр ДРБП-03 (далее – дозиметр-радиометр) предназначен для измерения мощности амбиентного эквивалента дозы (далее – МЭД) и амбиентного эквивалента дозы (далее – ЭД) фотонного ионизирующего (рентгеновского и γ) излучения, плотности потока α-, β-частиц.
Дозиметры-радиометры применяются для оперативного дозиметрического контроля радиационной обстановки, при составлении радиационных карт местности и исследовании радиационных аномалий, для обнаружения загрязнения одежды, стен, полов и др.
По устойчивости и прочности к климатическим и механическим воздействиям при эксплуатации дозиметры-радиометры относятся к группе исполнения V3 ГОСТ 12997-84: Вид климатического исполнения СЗ ГОСТ 12997-84.
Рабочие условия эксплуатации дозиметров-радиометров:
- температура окружающего воздуха от –20 до +50 °С;
- относительная влажность воздуха до 95 % при 35 °С;
- атмосферное давление 84-106,7 кПа;
- допускается использование в помещениях с плохой освещенностью и в темноте.
Принцип работы
Измерение различных видов излучения осуществляется с помощью набора сменных блоков детектирования и встроенных в измерительный блок детекторов. Все детекторы представляют собой газоразрядные счетчики Гейгер-Мюллера с системами фильтров и экранов.
Измерение МЭД ионизирующего фотонного излучения, плотности потока α-, β-излучения основано на измерении скорости счета импульсов, поступающих в счетную схему прибора от газоразрядных детекторов. Измерение ЭД ионизирующего фотонного излучения основано на подсчете импульсов.
Подключение блоков детектирования к пульту осуществляется при помощи гибкого кабеля, имеющего разъем. При этом при подключении блока детектирования прибор можно переключить в режим работы с этим блоком.
Управление работой дозиметра-радиометра осуществляется при помощи шестикнопочной клавиатуры.
Встроенные в пульт детекторы СБМ-32 и СИ-34ГМ позволяют параллельно с измерением какого-либо вида излучения, определяемого подключенным к пульту блоком детектирования, измерять МЭД и ЭД ионизирующего фотонного излучения.
Пульт обладает следующими дополнительными возможностями:
- подсветкой индикатора – для работы в условиях плохой освещенности и в темноте;
- режим «поиск» – для быстрой оценки радиационной обстановки;
- режим «эконом» – для сокращения энергопотребления;
- установка пороговых значений тревожной сигнализации для выбранного канала измерения;
- функцией усреднения и вычитания фоновых значений – для удобства обработки информации;
- звуковая индикация при превышении установленных порогов.
При напряжении питания ниже 7 В на индикаторе отображается знак «V». В этом случае элемент питания необходимо заменить (зарядить аккумулятор).
Техническое обслуживание
Техническое обслуживание (далее – ТО) проводится с целью обеспечения постоянной работоспособности дозиметра-радиометра при использовании по назначению, ожидании и хранении.
При использовании дозиметра-радиометра по назначению и при ожидании необходимо производить ежедневное, еженедельное, ежемесячные и ежегодные ТО.
Ежедневное ТО включает:
а) Внешний осмотр дозиметра-радиометра.
б) Удаление пыли и грязи с наружных поверхностей.
Еженедельное ТО, кроме операций ежедневного ТО, включает проверку работоспособности дозиметра-радиометра.
Ежемесячное ТО, кроме операций еженедельного ТО, включает проверку состояния корпуса дозиметра-радиометра (надежная фиксация переключателя, надежное крепление составных частей дозиметра-радиометра, сохранность герметизирующих прокладок) и выносных блоков детектирования (отсутствие повреждений и трещин).
Ежегодное ТО, кроме операций ежемесячного ТО, включает поверку дозиметра-радиометра в соответствии с методикой проверки.
При техническом обслуживании дозиметра-радиометра следует соблюдать правила техники безопасности.
При хранении дозиметра-радиометра в случае его переконсервации производится ТО, которое включает внешний осмотр и проверку работоспособности дозиметра-радиометра.
Перед использованием дозиметра-радиометра по назначению после его хранения более 1 года необходимо произвести ТО в объеме ежегодного ТО.
