Пожарная автоматика зданий и сооружений (виды и основные системы) – это комплекс инженерных систем, оборудования, технических средств – приемно-контрольной, управляющей аппаратуры, исполнительных устройств, механизмов, предназначенных для обнаружения очагов возгораний, ликвидации или локализации пожара, а так же ограничения его распространения внутри помещения, где он произошел, или в границах пожарного отсека.

Пожарной автоматикой защищают помещения и здания с большой пожарной нагрузкой, пожароопасными технологическими процессами, категориями по взрывопожарной опасности.

Системы, оборудование, устройства такого рода автоматики предназначены для:

  • обнаружения очага возгорания,
  • информирования об этом дежурного персонала пожарного поста или диспетчерской защищаемого объекта,
  • оповещения людей и управления их движением по эвакуационным путям, выходам,
  • удаления дыма и ликвидации пожара в автоматическом/дистанционном режиме, управления инженерными системами жизнеобеспечения зданий, технологическим оборудованием.

Виды систем

Виды, типы систем автоматики, которой согласно нормативным требованиям оборудованы помещения зданий, подразделяются на две основные группы, в зависимости от способа их приведения в действие:

  • Системы автоматической пожарной защиты (САПЗ). В перечне таких технических, инженерных сетей зданий заслуженное первое место занимают установки сигнализации, с включенными в их шлейфы различными видами пожарных извещателей.

Это потому что они являются побудительными системами практически для всех остальных видов САПЗ, за исключением разве что автономных установок пожаротушения, а также водяных, пенных систем, оснащенных спринклерными головками, срабатывающими при тепловом воздействии от развивающегося очага пожара.

Кроме того, приемно-контрольная аппаратура сигнализации передает сообщения на блоки, станции установок пожаротушения, рабочие места пожарных постов, диспетчерских, пунктов централизованного наблюдения охраны объектов. Она также, как правило, сблокирована и интегрирована с управляющими приборами инженерных систем, оборудования жизнеобеспечения зданий – внутренним противопожарным водоснабжением, общеобменной и аварийной противодымной вентиляцией, пожарными лифтами.

Своевременное получение тревожного сообщения от установок сигнализации позволяет включать необходимое оборудование и системы, одновременно отключая другие, чья работа во время тушения нецелесообразна, вредна. Например, насосные станции пожаротушения и установки общеобменной вентиляции зданий соответственно.

СОУЭ, элементы этих систем светозвукового и речевого оповещения людей, регулирования потоками эвакуации из зданий, где произошел пожар, могут быть как в составе установок пожарной сигнализации для небольших по этажности и площади зданий, так и в структуре самостоятельных сетей оповещения, управления для крупных объектов с большим количеством людей.

Обеспечить пожарную безопасность в общественных местах без использования защиты объектов такого назначения речевых систем оповещения людей и управления движением их групп из разных зон эвакуации частей зданий, практически невозможно.

В стационарные системы пожаротушения эксплуатируемые в автоматическом режиме, проектируются и монтируются различные виды установок тушения пожаров, в зависимости от вида пожарной нагрузки, пожарной опасности технологических процессов, оборудования, установленного в защищаемых помещениях объектов.

Как правило, для защиты производственных участков, технологических цехов промышленных предприятий и помещений складского назначения в них монтируют порошковые, аэрозольные системы пожаротушения, а для подавления очагов возгораний внутри небольших по площади помещений серверных, дата-центров, пультов управления технологическим процессом, музейных, банковских хранилищ и особо важных архивов, используют газовые установки пожаротушения, не наносящие используемыми огнетушащими веществами вреда оборудованию, художественным ценностям или документам.

Для защиты зданий общественного, административного назначения как в целях повышения эффективности тушения пожаров и снижения прямого, косвенного ущерба от повреждения товароматериальных ценностей, так и для обеспечения безопасности находящихся в них людей обычно применяют водяные, пенные установки пожаротушения с установкой на них распределительных трубопроводов спринклерных или дренчерных оросителей, а также довольно новый вид САПЗ – системы тушения тонкораспыленной водой.

Такие установки пожарной автоматики срабатывающие достаточно быстро, чтобы локализовать, а в большинстве случаев ликвидировать очаг возгорания до его развития, стремительно распространяющийся по помещениям, этажам строений любого назначения – это основной вид САПЗ, предназначенный для борьбы с внезапным появлением огня внутри защищаемых объектов.

Если даже эти системы пожарной автоматики не могут по различным причинам подавить быстроразвивающийся очаг возгорания, то способны ограничить его в пределах защищаемой площади, дать жизненно важное время для эвакуации людей, прибытия пожарных подразделений.

Системы противодымной защиты предназначены для технического сопровождения при проведении безопасной эвакуации людей из зданий, часть помещений в которых охвачена, огнем, а по этажам распространяются ядовитые летучие продукты процесса горения.

Системы дымоудаления и подачи воздуха, предназначенные для очистки воздушной среды на основных путях эвакуации, имеющие в своем составе шахты, вентиляторы, клапана дымоудаления.

Для целей ограничения распространения токсичного дыма и открытого огня, разогретого до высокой температуры воздуха, используются также другие элементы противодымной защиты – огнезадерживающие клапаны, противопожарные вентиляционные решетки, двери, шторы, окна, а для удаления летучих продуктов реакции горения из помещений – противопожарные фрамуги, люки, зенитные фонари дымоудаления.

  • Установки пожарной защиты (УПЗ), приводимые в действие оператором, а также срабатывающие в автономном режиме, запускающиеся непосредственно вблизи очага возгорания ручными пожарными извещателями, используемыми как пусковые устройства.

К ним относятся водяные завесы ручного пуска для защиты технологических проемов, в которые из-за необходимости постоянной транспортировки грузов невозможно установить, например, противопожарные ворота илиперфорированные сухотрубы для защиты помещений комплексов бань, саун.

А также те установки пожаротушения для защиты объектов, чей запуск в автоматическом режиме, без контроля оперативного, технического персонала, находящегося на сменном, круглосуточном дежурстве, в буквальном смысле может дорого обойтись по последствиям.

Как правило это производственные цеха с непрерывным технологическим процессом, уникальным оборудованием или складские комплексы и помещения с дорогостоящими хранящимися сырьевыми материалами, товарной продукцией, где запуск средств пожаротушения – это крайняя мера, которая должна проходить под наблюдением дежурных операторов.

Кроме того, довольно часто перевод САПЗ в УПЗ на объектах защиты происходит в дневное рабочее время по ряду причин: мероприятия, на производство которых должен быть оформлен наряд-допуск на проведение огневых работ; осуществление регламентного технического сервиса оборудования пожаротушения и по другой необходимости.

Все эти виды, типы систем, оборудования, устройств автоматической противопожарной защиты объектов не являются 100% гарантией того, что очаг возгорания будет обнаружен на начальной стадии и тревожный сигнал от пожарных извещателей запустит всю цепочку приемно-контрольной аппаратуры сигнализации, блоков/станций, управляющих пожаротушением, удалением дыма, притоком свежего воздуха в помещения на путях эвакуации, позволяющий людям вовремя безопасно покинуть здание, а пожар будет локализован и ликвидирован.

Однако если все оборудование и аппаратура пожарной автоматики работоспособно круглосуточно, в том числе из-за того, что регулярно подвергается техническому обслуживанию, или находится в дистанционном режиме пуска под надзором дежурного персонала защищаемых объектов, то вероятность этого, как показывает практика, весьма высока.

Элементы систем пожарной автоматики

Классификация такого оборудования, устройств, изделий указана в статье 46 ФЗ-123, где они подразделены в следующем порядке:

  • Извещатели пожарные, предназначенные для обнаружения очага возгорания. Существуют газовые, тепловые, комбинированные пожарные извещатели, датчики дыма, извещатели пламени.
  • Приборы приемно-контрольные пожарные – основа установок сигнализации о возникновении пожара, на которые поступает информация от проводных, радиоканальных пожарных извещателей.
  • Приборы управления пожарные в зависимости от вида изделия отвечают за пуск установок тушения, включение элементов систем защиты от дыма, СОУЭ.

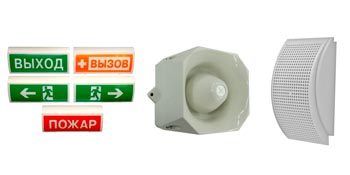

  • Технические средства оповещения и управления эвакуацией пожарные – световые табло, звуковые пожарные извещатели.
  • Системы передачи извещений о пожаре – это комплекты речевых станций СОУЭ.
  • Прочие приборы и оборудование для построения систем пожарной автоматики – генераторы огнетушащего аэрозоля, порошковые модули, генераторы для формирования, подачи пены, блоки бесперебойного электропитания для приемно-контрольной аппаратуры, приборов управления и многое другое.

На практике оборудование пожарной автоматики можно увидеть на стендах специализированных выставок систем безопасности, в салонах, реализующих пожарно-техническую продукцию; а перечни используемых устройств, изделий посмотреть в спецификациях проектов пожарной автоматики.

Средства пожарной автоматики довольно различаются по своему назначению, устройству, конструкции, исполнению, поэтому различны и технические требования к ним, методики заводских, сертификационных испытаний, что изложены в ГОСТ Р 53325-2012.
